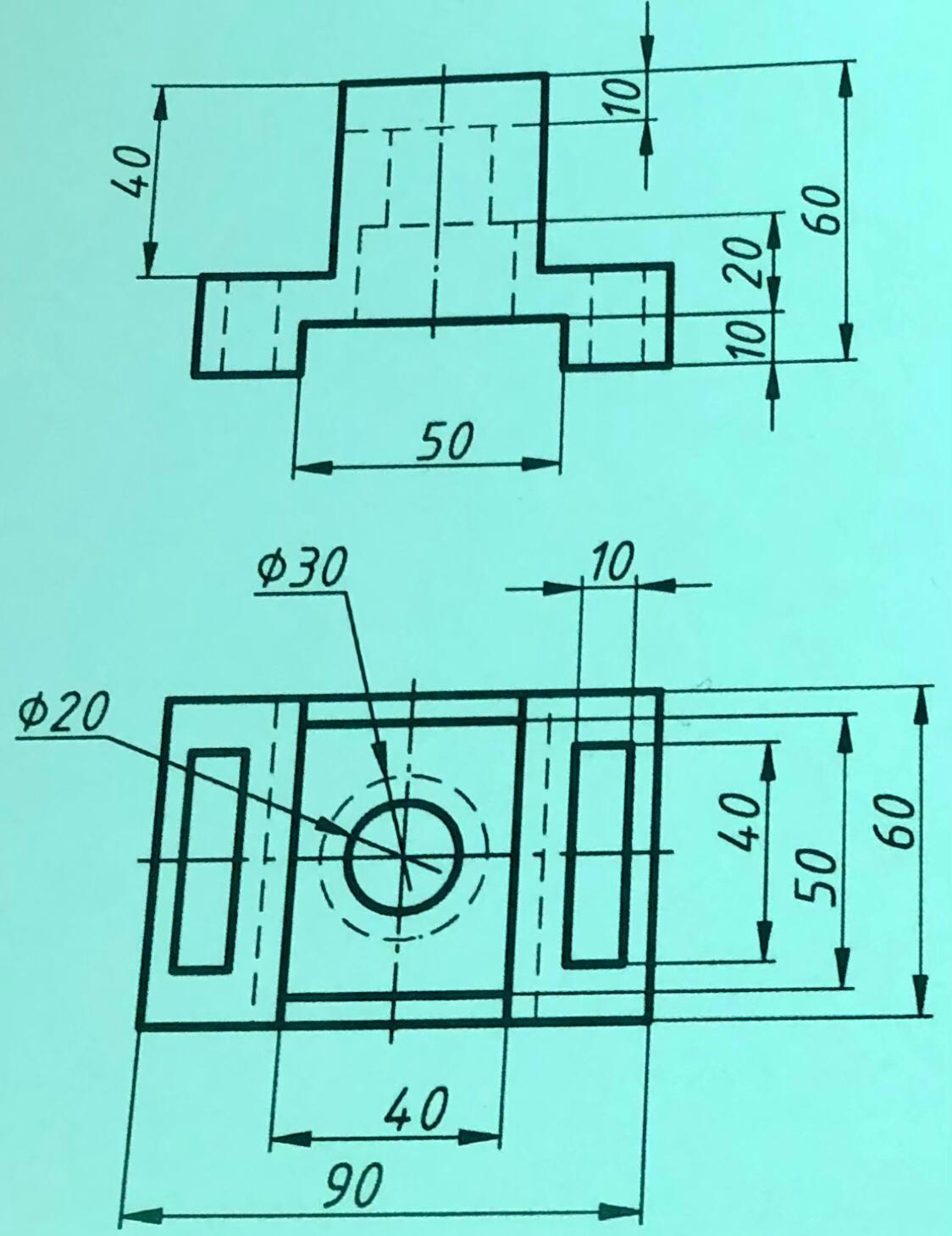

По двум видам детали построить третий, выполнить необходимые разрезы в одной четверти. Поставить размеры.

Приложения:

Ответы

Ответ дал: gi3mo

Ответ:

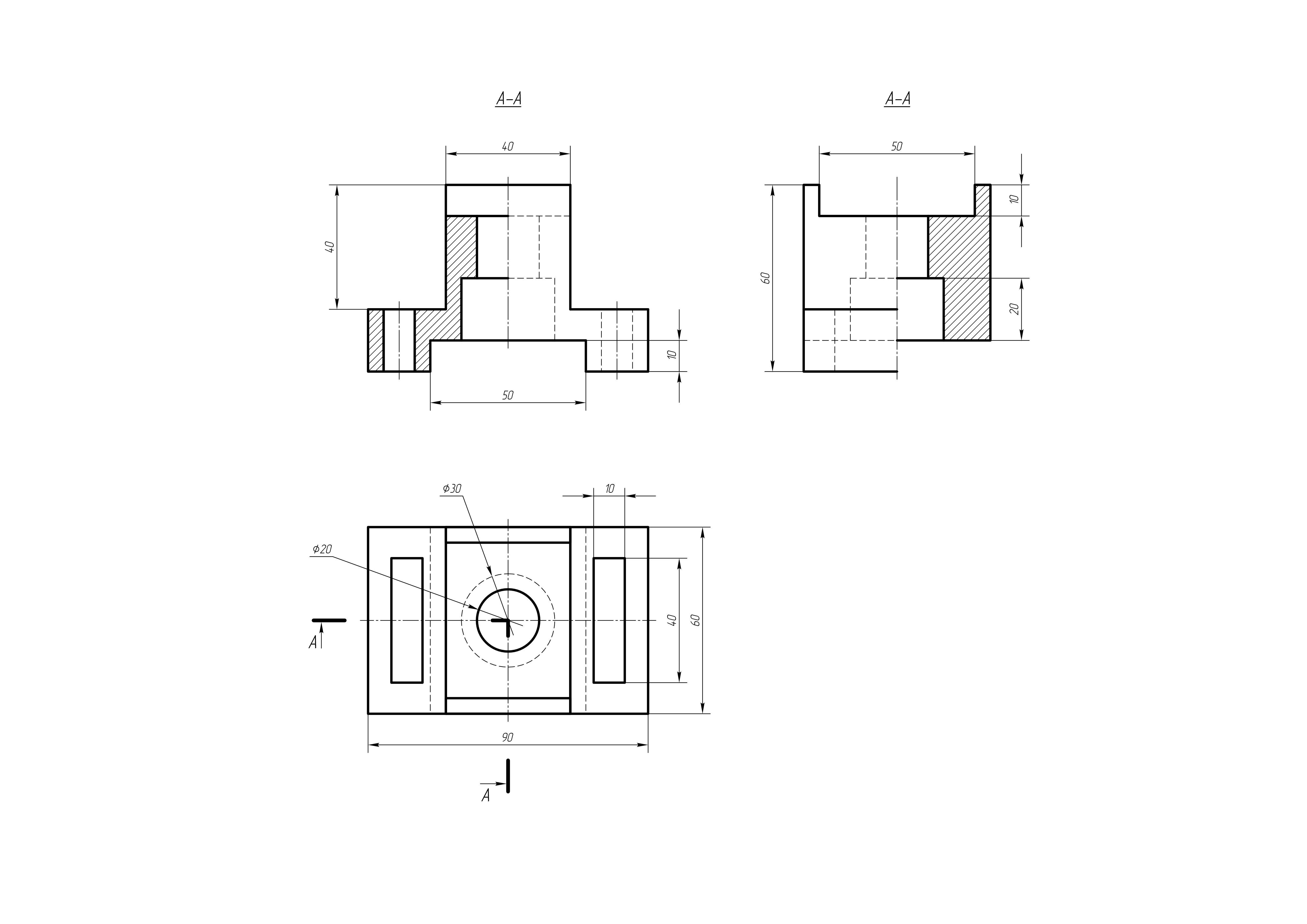

Смотри картинку.

Приложения:

gi3mo: Уважаемая Букса. Если вы читаете данное сообщение, посмотрите пожалуйста, всё ли я сделал правильно, и нанёс ли я все размеры по ГОСТ-у? Есть ли какие-то замечания, уточнения?
Мне бы очень хотелось узнать Ваше мнение.

MarijaZ: Все отлично, большое спасибо!

gi3mo: Смотрю отметили мою работу как ошибочную. Пересмотрел. Не зря Букса кинула репорт о том что есть ошибка (могла бы и отписаться где именно :)) ). Ну да ладно, вроде сам разобрался.
На виде с лева, на половинке с разрезом, отсутствуют пару линий (задняя стенка с низу, невидимый задний выступ с прорезью).
Чертёж дополнил. Этот ответ можно удалять. Готов перезалить исправленный вариант.
