Question

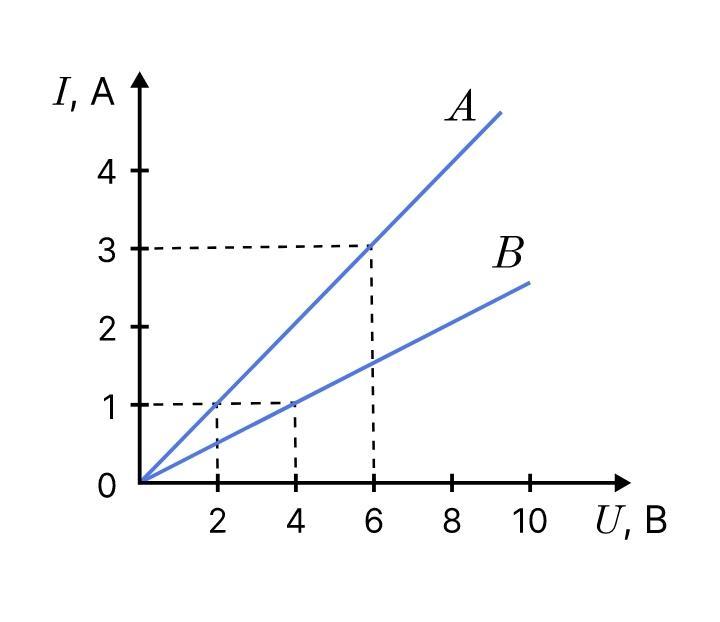

Определи с помощью представленного графика сопротивление проводников A и B.

Answer 1

Ответ:

I=U/R

Значит R=U/I

Отсюда смотрим на графики.
График А, берем значения в точке пересечения, например 3А и 6В.
Подставляем в формулу.
R=6/3=2 Ом

Аналогично для графика B.
R=4/1=4 Ом.

Ответ: Для А= 2 Ом; Для B= 4 Ом
