Question

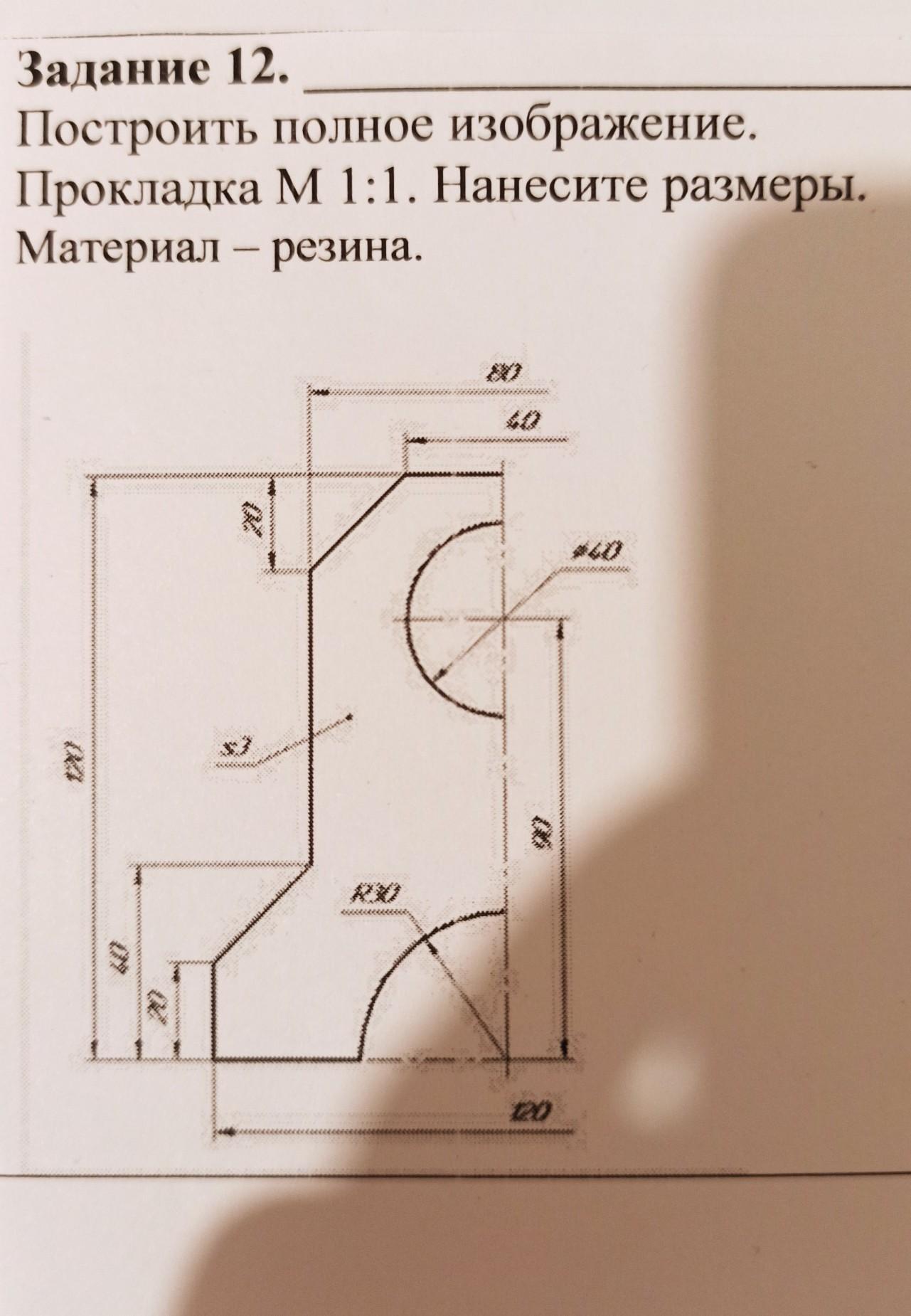

Надо построить полное изображение. Прокладка М 1:1. Нанесите размеры. Материал резина. Очень нужно, прошу умоляю помогите​

Answer 1

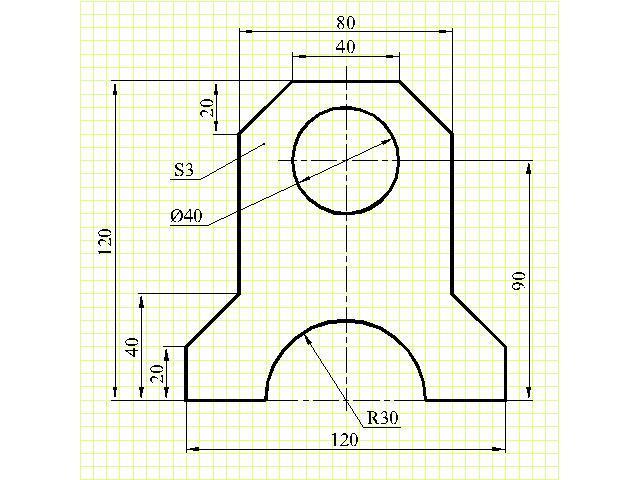

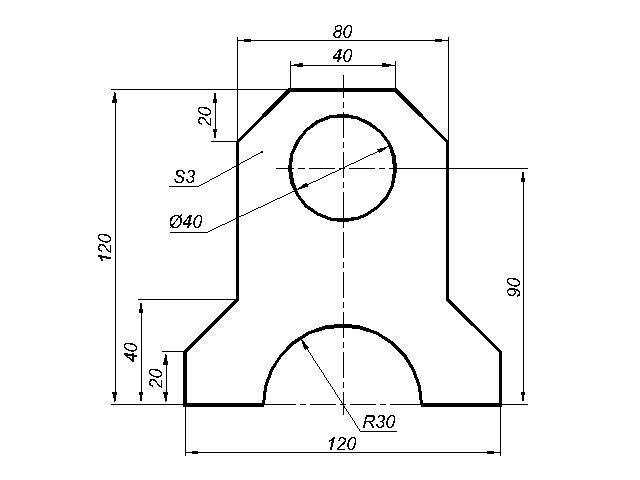

Обозначение S3 говорит, что толщина детали равна 3 мм.

В основном штампе на чертеже не забудьте указать материал - резина.

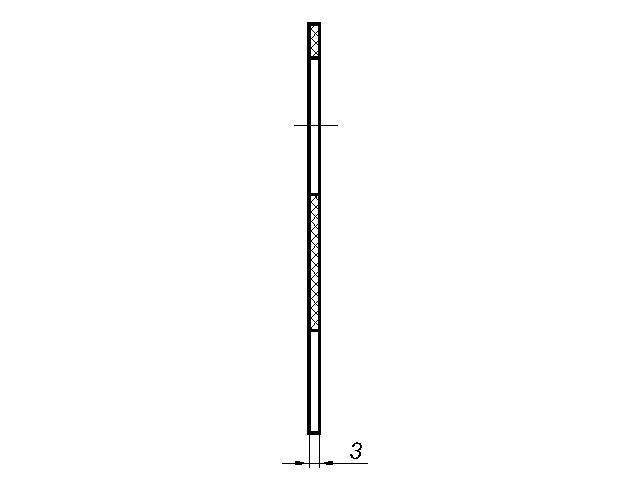

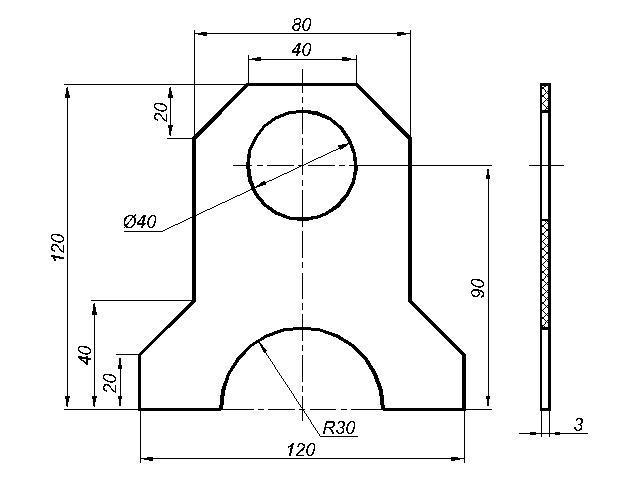

На третьем чертеже в приложении (на всякий случай) выполнила профильный разрез, чтобы показать штриховку. Штриховать нужно крест-накрест, т.к. деталь выполнена из резины.
