Question

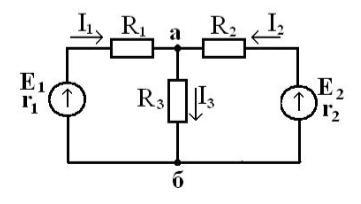

Записати для даного кола кількість вузлів, гілок і контурів; скласти для кожного вузла рівняння за І законом Кірхгофа , а для кожного контура – за ІІ законом Кірхгофа.

Answer 1

Попробуйте такой вариант:

Объяснение:

- два узла (а и б);

- три ветки (R₃; r₂-R₂; r₁-R₁);

- три контура (R₃-r₂-R₂; r₁-R₁-R₃; r₂-R₂-r₁-R₁);

- для узла "а" I₁+I₂=I₃; для узла "б"  I₃=I₁+I₂;

- для контура "R₃-r₂-R₂" E₂=I₂R₂+I₃R₃; для контура "r₁-R₁-R₃" E₁=I₁R₁+I₃R₃; для контура "r₂-R₂-r₁-R₁" E₁-E₂=I₁R₁+I₂R₂.
