Question

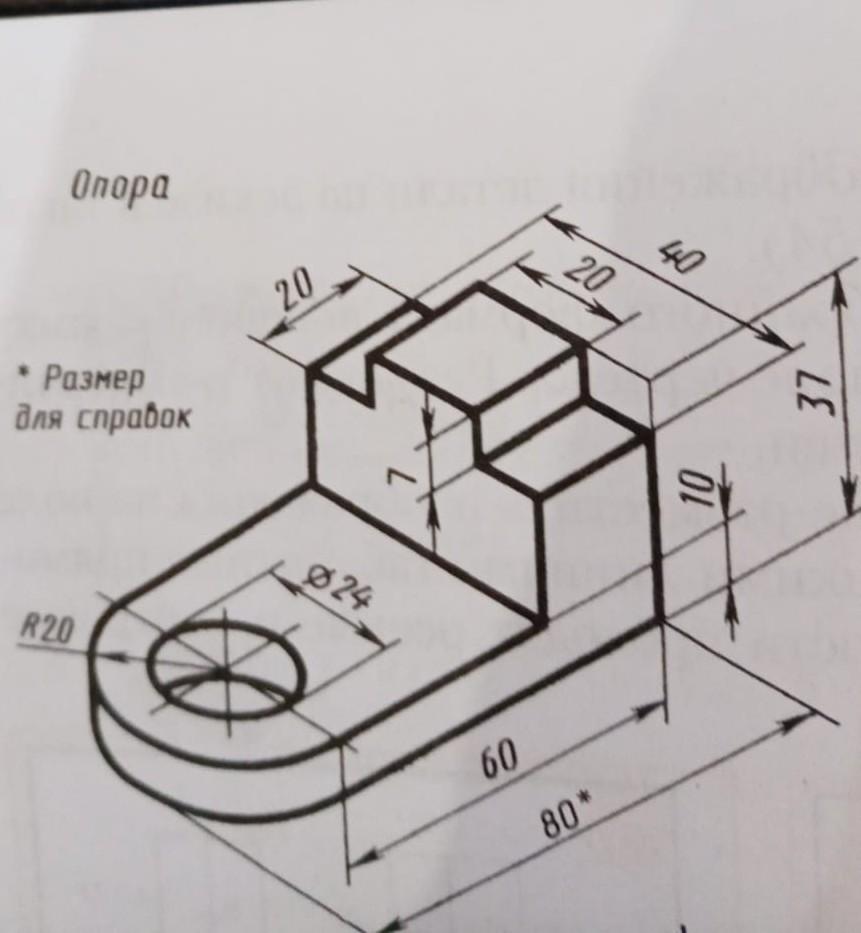

помогите с черчением , надо начертить 3 вида этой фигуры ​

Answer 1

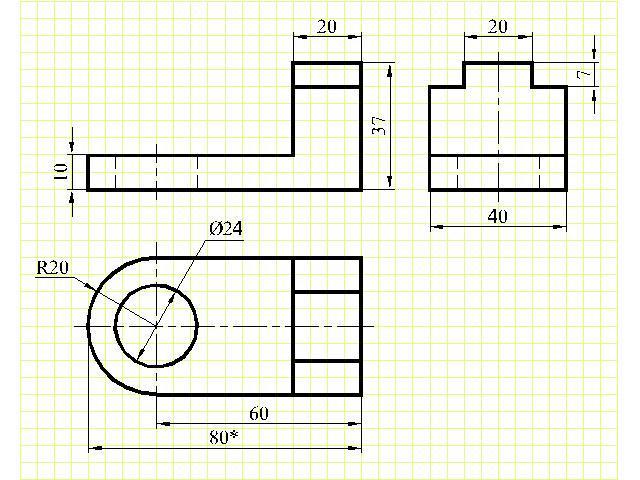

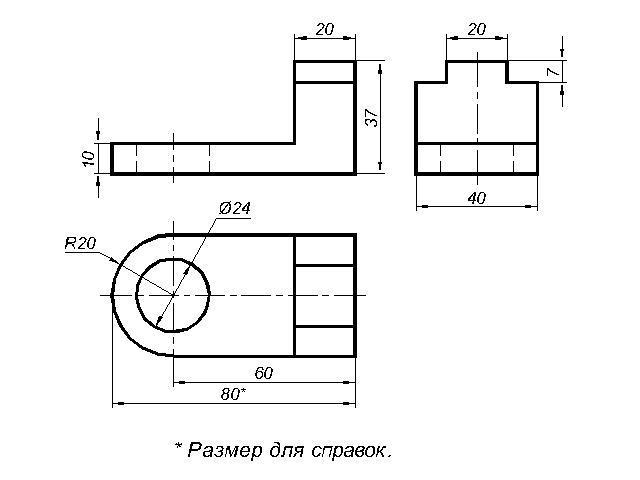

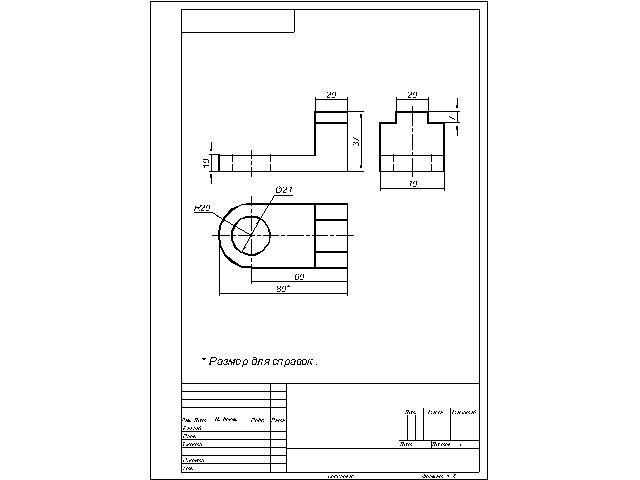

На чертеже есть один размер со звездочкой - это справочный размер, т.к. его можно вычислить при сложении других размеров.
