Question

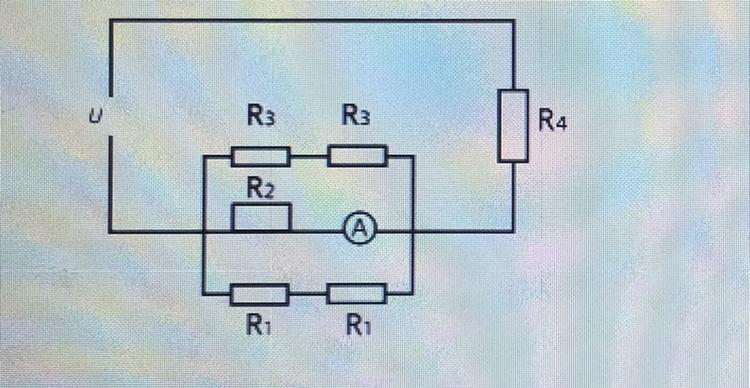

Найдите силу тока, текущего через амперметр, если
на вход цепи подано напряжение U = 12 В, а сопротивления резисторов равны: R1 = 1,5 OM, R2 = 6 Ом, R3 = 1 Ом, R4
5 Ом. Результат запишите в амперах, округлив число до сотых.

Answer 1

Ответ:

Сила тока, текущего через амперметр равна 0.333 А.

Объяснение:

Ветви с резисторами R1, R2 и R3 включены параллельно, найдем эквивалентное сопротивление:

1/R123 = 1/2R1+1/R2+1/2R3 = 1/3+1/6+1/2 = 2/6+1/6+3/6 = 1

R123 = 1 Ом

R123 и R4 включены последовательно, рассчитаем общее сопротивление цепи:

R = R123+R4 = 1+5 = 6 Ом

Ток во всей цепи равен:

I = U/R = 12/6 = 2 А

Напряжение на параллельных ветках равно:

U123 = I*R123 = 2*1 = 2 В

Сила тока, текущего через амперметр равна:

I2 = U123/R2 = 2/6 = 1/3 = 0.333 А
