Question

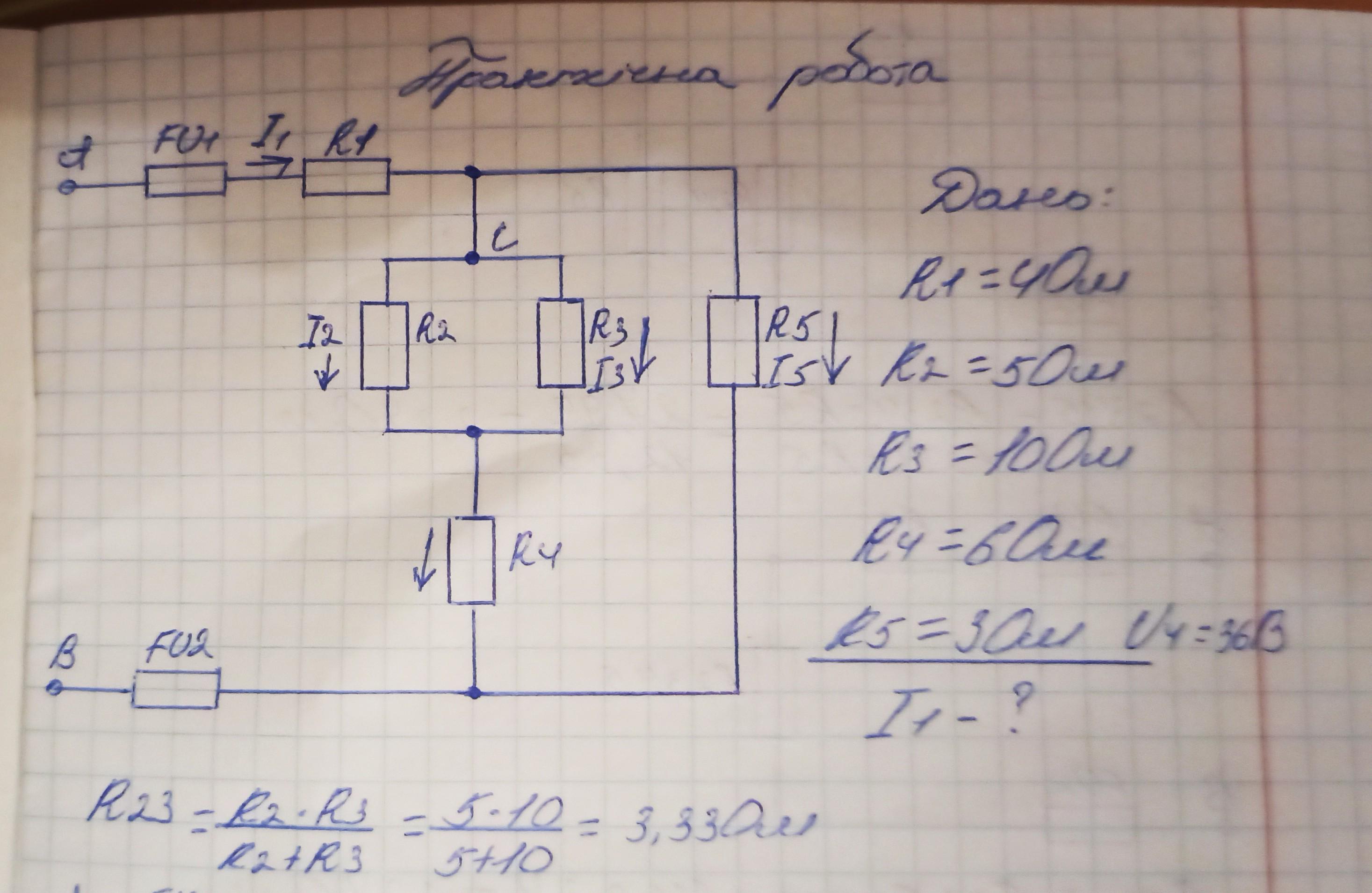

Дано: R1=4(Oм) R2=5(Ом) R3=10(Ом) R4=6(Ом) R5=3(Ом) U4=36B
Знайти: I1​

Answer 1

Ответ:

Объяснение:

I4 = U4 / R4 = 36/6 = 6 A

r23 = R2*R3 / (R2+R3) = 5*10 / (5+10) = 3.33 Ом

U2 = U3 = I4 * r23 = 6* 3.33 == 20 B

U5 = U4+U2 = 36 + 20 = 56 B

I5 = U5/R5 = 56 / 3 ==18.7 A

I1 = I5 + I4 = 18.7 + 6 =  24.7 A
