Question

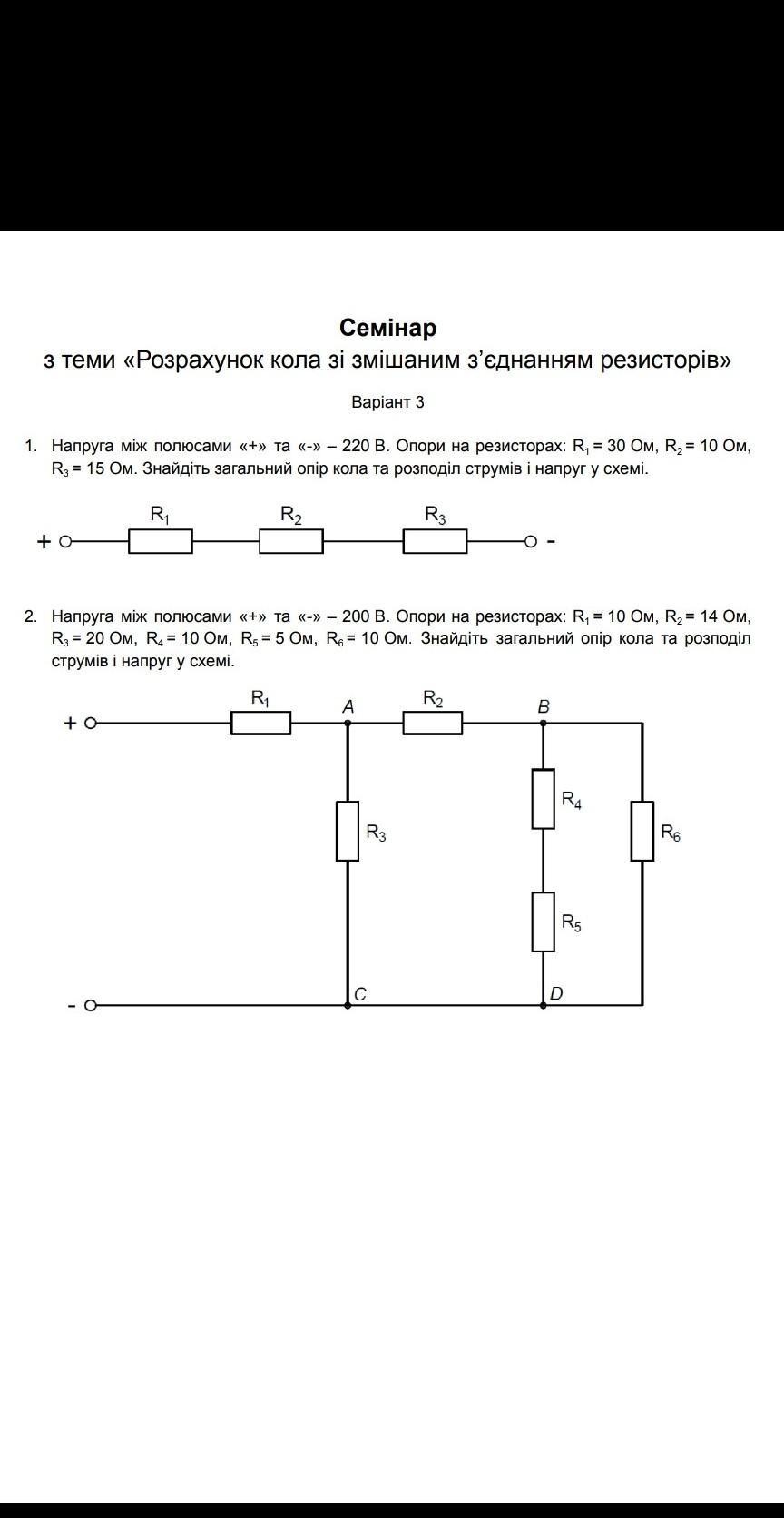

Напруга між полюсами «+» та «-» – 200 В. Опори на резисторах: R1 = 10 Ом, R2 = 14 Ом,

R3 = 20 Ом, R4 = 10 Ом, R5 = 5 Ом, R6 = 10 Ом. Знайдіть загальний опір кола та розподіл

струмів і напруг у схемі.​

Answer 1

Ответ:

Объяснение:

r45 = R4+R5 = 10+5 = 15 Ом

r456 = R6*r45 / (R6+r45) = 10*15 / (10+15) = 6 Ом

r2456 = R2+r456 = 14 + 6 = 20 Ом

r2456 = R3 = 20 Ом

r23456 = R3/2 = 20/2 = 10 Ом

Rобщее = R1 + r23456 = 10 + 10 = 20 Ом

I = I1 = U/Rобщее = 220 / 20 = 11 A

U1 = I1*R1 = 11*10 = 110 B

U3 = U - U1 = 220 - 110 = 110 B

I3 = U3 / R3 = 110 / 20 = 5.5 A

I2 = I - I3 = 11 - 5.5 = 5.5 A

U2 = I2 * R2 = 5.5 * 14 = 77 B

U6 = U3 - U2 = 110 - 77 = 33 B

I6 = U6/R6 = 33 / 10 = 3.3 A

I4 = I5 = I2 - I6 = 5.5 - 3.3 = 2.2 A

U4 = I4*R4 = 2.2 * 10 = 22 B

U5 = I5*R5 = 2.2* 5 = 11 B
