Question

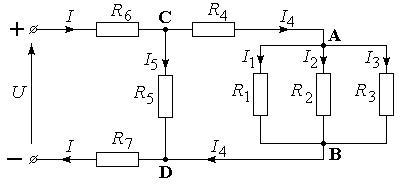

Опір резисторів становить R1 =R2 =R5 = 200 Ом, R3 = R4 = R7 = 300 Ом, R6 = 400 Ом. Який загальний опір кола на малюнку?

Answer 1

Відповідь:

∑R=830.4 Om

Пояснення:

Почнемо перетворювати:  ланцюг АВ складається з 3 х резисторів , з"єднаних паралельно  R123=600/8=75 Om

R4посл.R123⇒300+75=375 Om

  CD║R4123=200*375/200+375=130.4 Om

∑R=R6+R7+R54123=400+300+130.4=830.4 Om
