Question

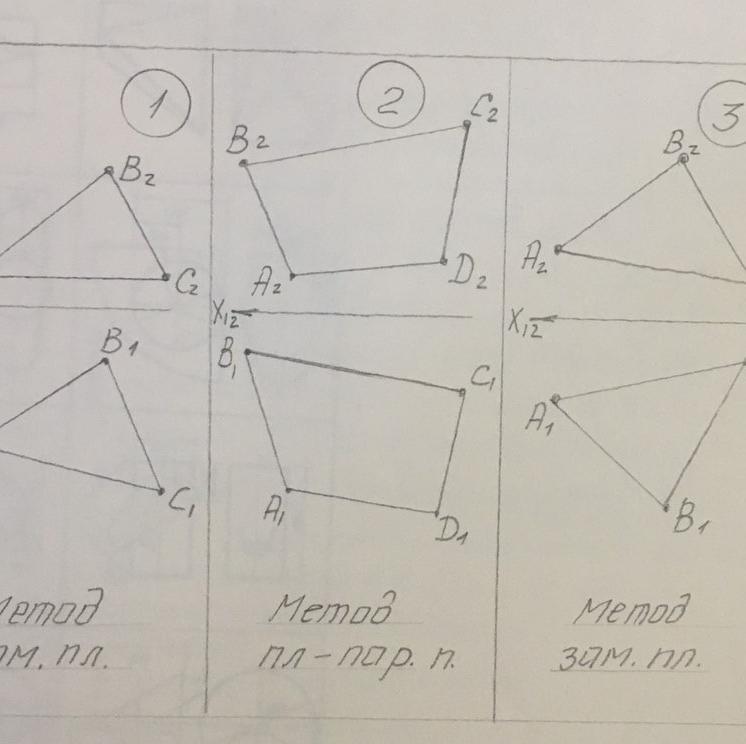

Определить угол наклона плоскости
2 задание!!

Answer 1

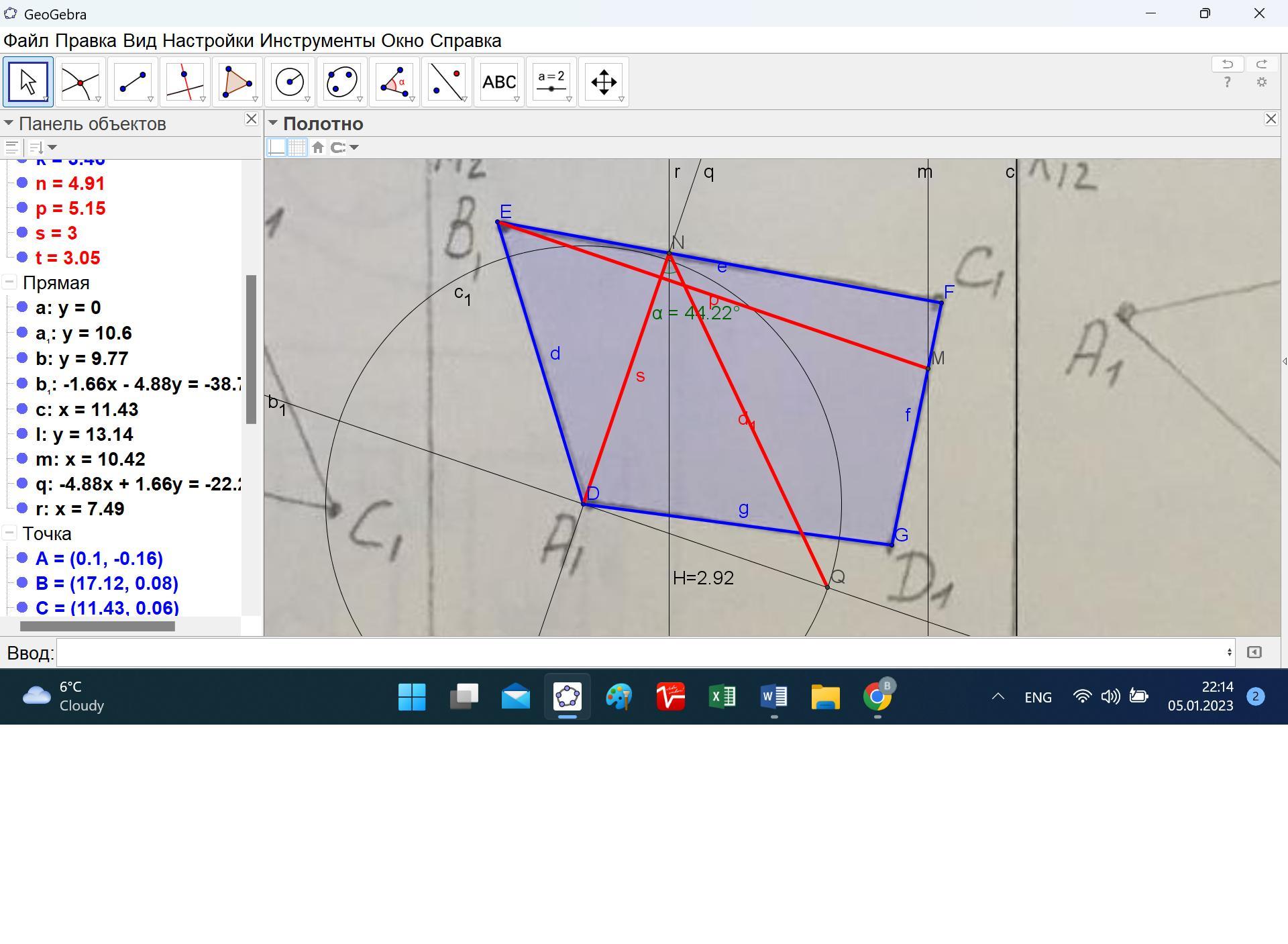

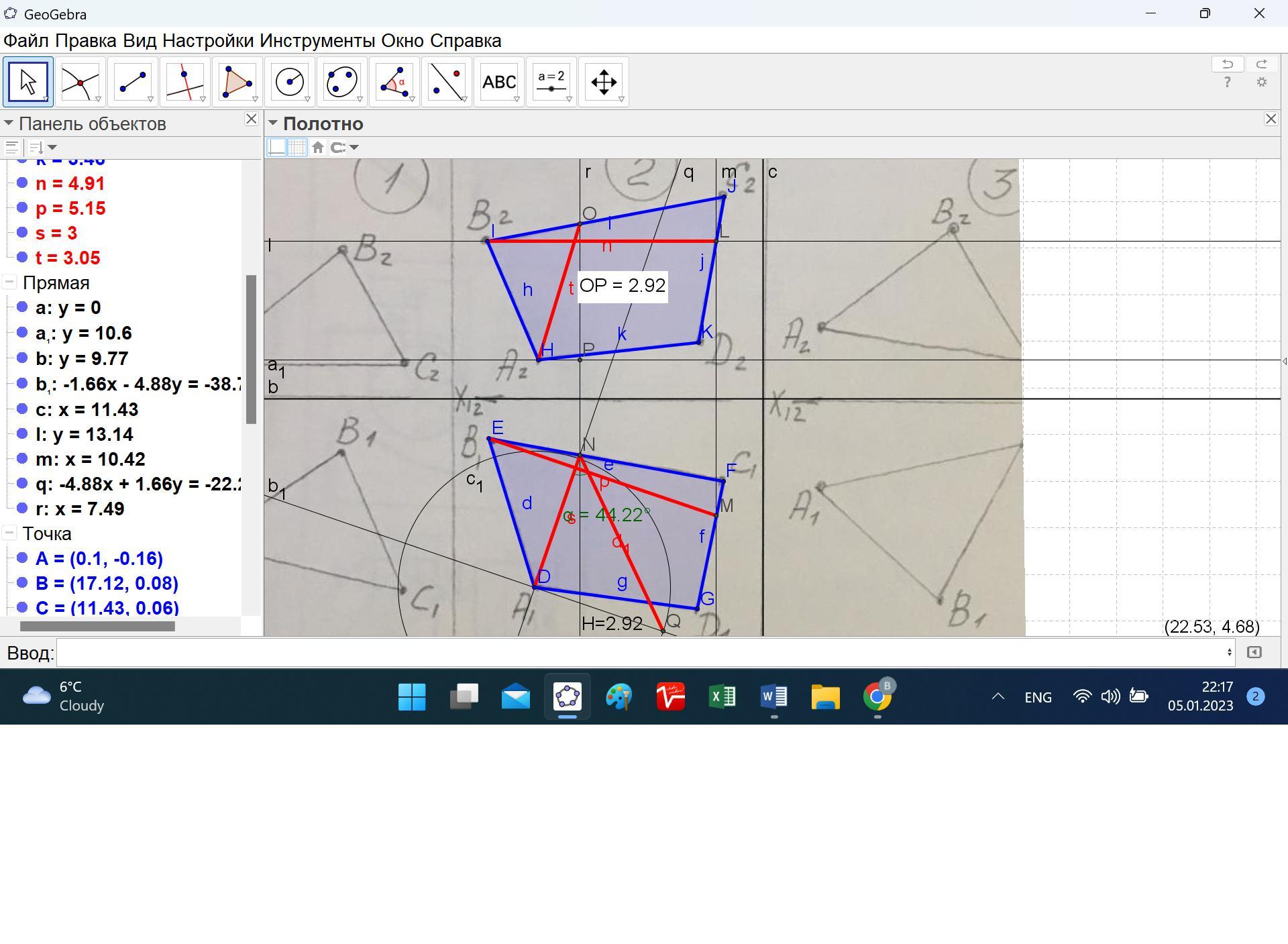

Проще всего определить по линии  ската - это прямая, принадлежащая плоскости и перпендикулярная одной из линий уровня плоскости.

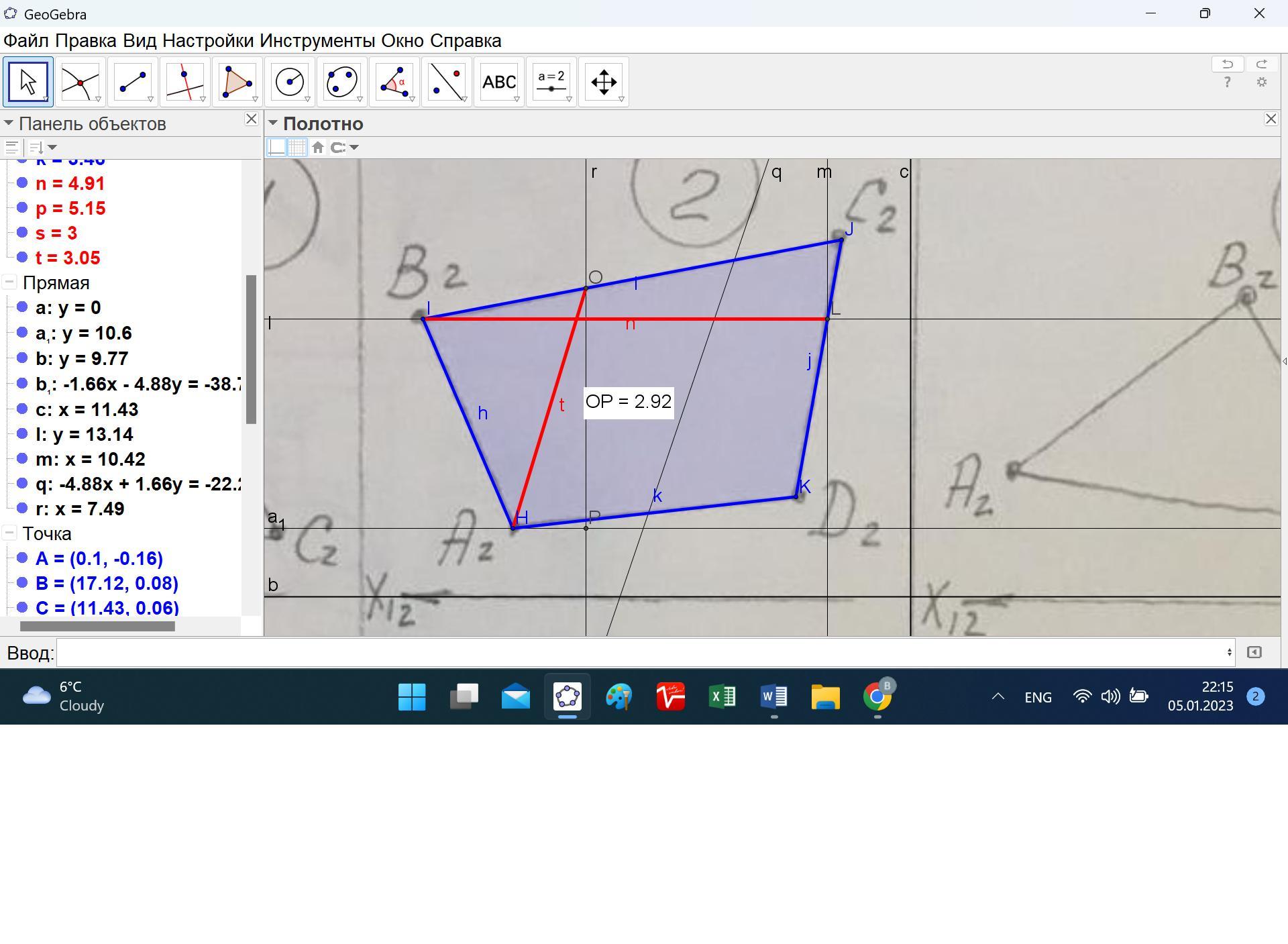

Проводим на фронтальной проекции горизонталь.

Находим её проекцию.

Перпендикулярно к ней проводим проекцию линии ската.

Методом прямоугольного треугольника находим истинную величину линии ската.

Получаем ответ как угол между проекцией линии ската и её истинной величиной.
