Question

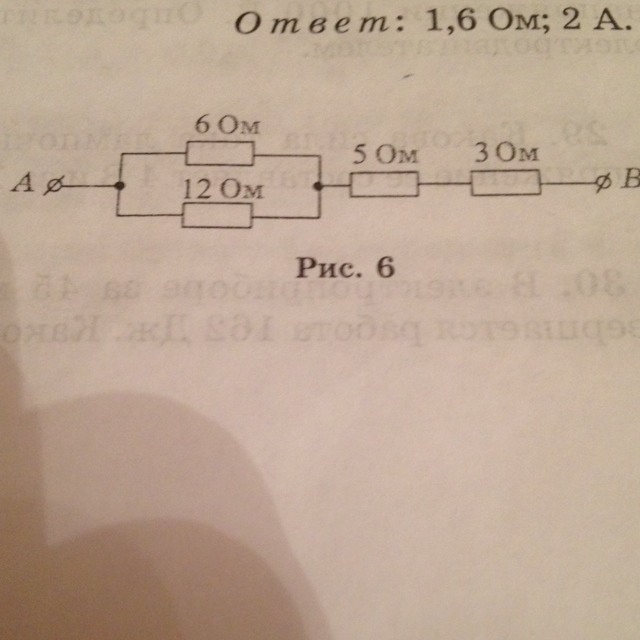

Чему равно общее сопротивление проводников на рис.6

Answer 1

 R1=6 Ом
R2=12 Ом
R3=5 Ом
R4=3 Ом
сопротивление 6 и 12 Ом соединены параллельно затем они последовательно соединены с 5 Ом и 3 Ом
12- параллельный участок
1/R12=1/R1+1/R2
1/R12=1/6+1/12=3/12=1/4
R12=4 Ом
Ro=R12+R3+R4=4+5+3=12 Ом
