Question

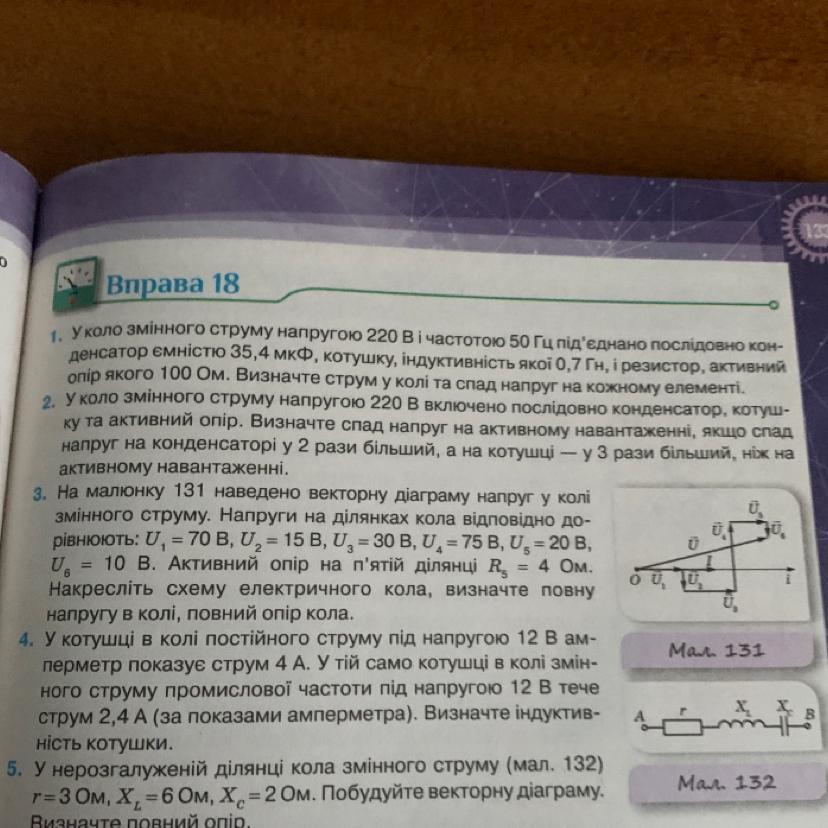

Срочно помогите, ужасно сильно надо 2. У коло змінного струму напругою 220 В включено послідовно конденсатор, котушку та активний опір. Визначте спад напруг на активному навантаженні, якщо спад напруг на конденсаторі у 2 рази більший, а на котушці — у 3 рази більший, ніж на активному навантаженні.
3. на малюнку 131 наведено векторну діаграму напруг у колі змінного струму. Напруги на ділянках кола відповідно дорівнюють: U1=70B, U2=15 B, U3= 30 B , U4= 75 B, U5= 20B, U6= 10 B. Активний опір на 5 ділянці R5= 4 Ом. Накресліть схему електричного кола, визначте повну напругу в колі, повний опір кола

Answer 1

Ответ:

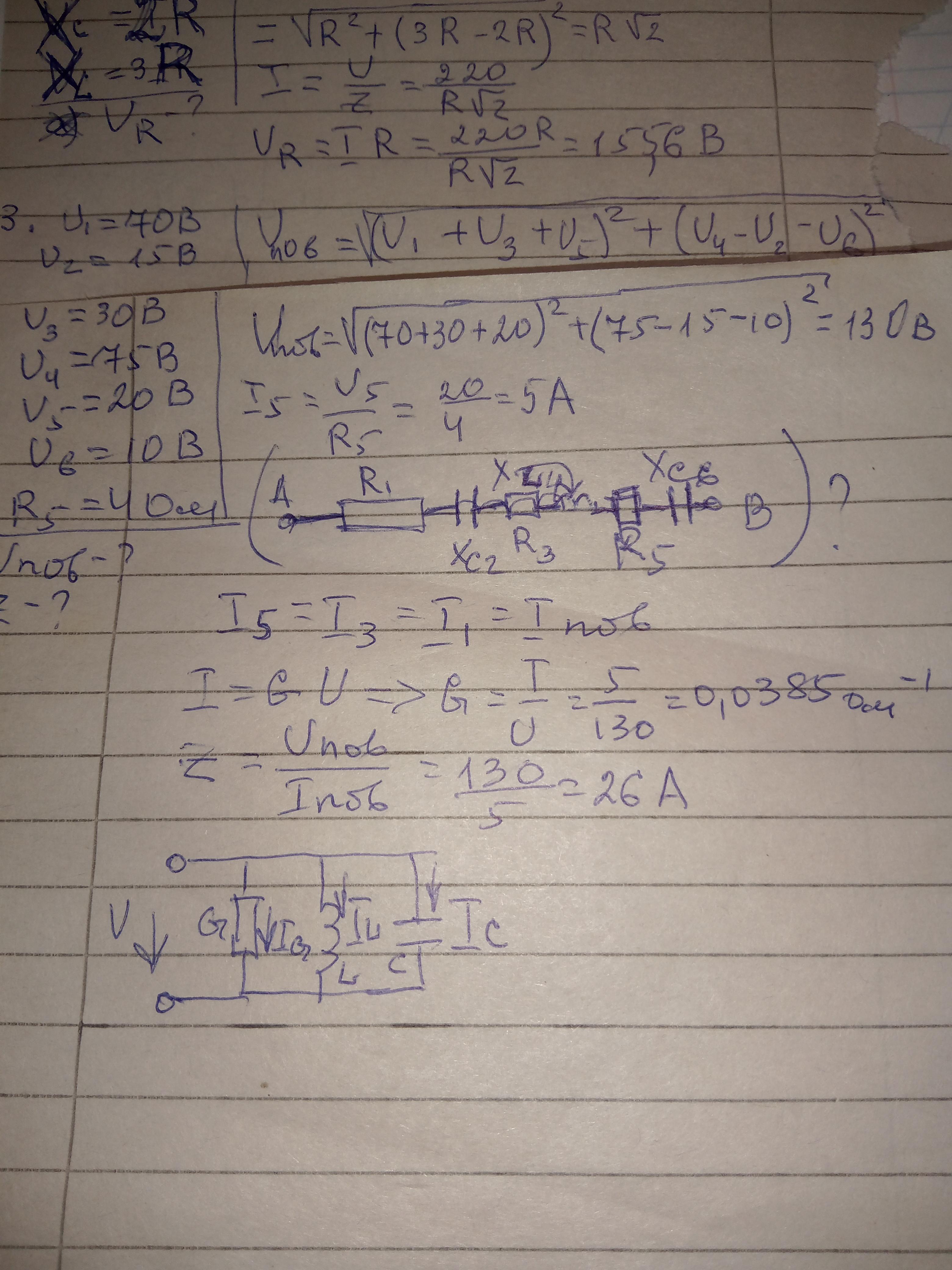

см фото

Объяснение:
