Question

допоможіть пж с фізікой

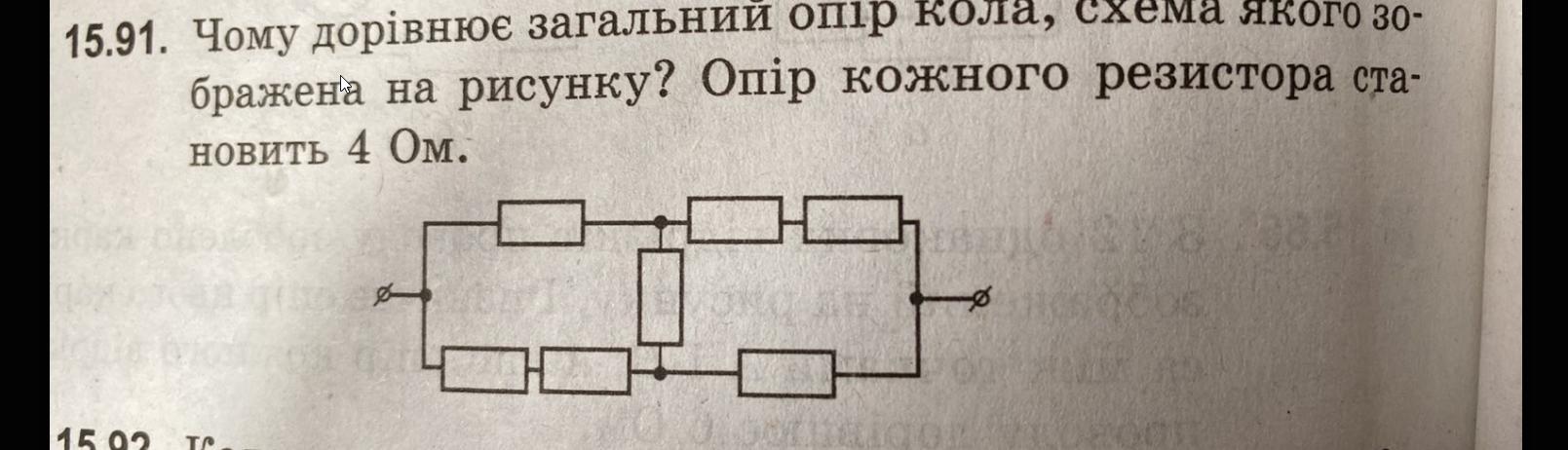

фото на рисунку

Answer 1

Ответ:

8 Oм

Объяснение:

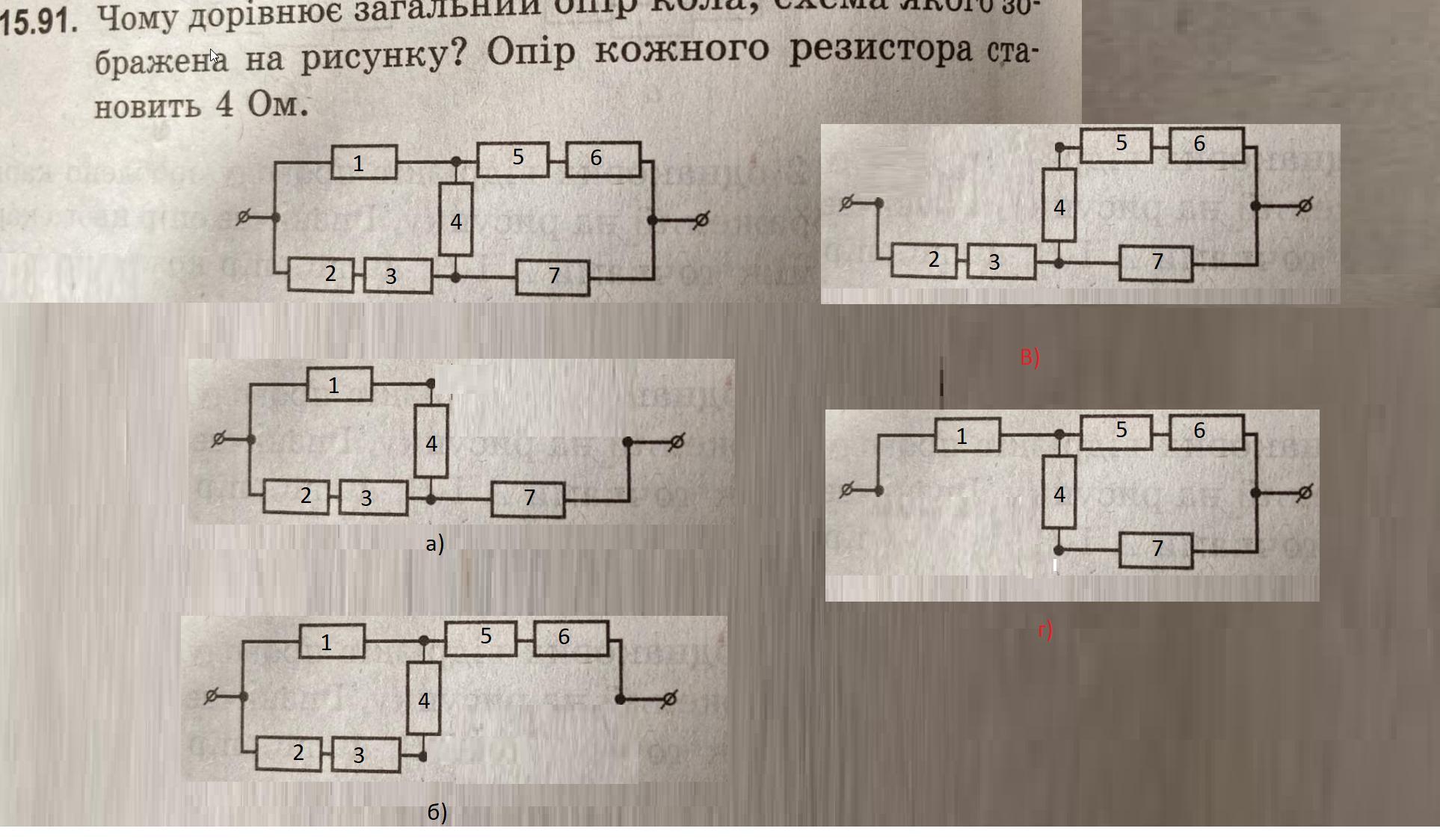

Зробимо аналiз кола. Cтрум пiде по шляху найменьшого спротиву.

Визначемо опiр цих кiл

I колo  рис а) Rзаг=1/(1/(R₁+R₄)+1/(R₂+R₃))+R₇=1/(1/(4+4)+1/(4+4))+4=8 Oм;

II колo  рис б) Rзаг=1/(1/R₁+1/(R₂+R₃+R₄))+R₅+R₆=1/(1/4+1/(4+4+4))+4+4=

11 Oм;

III колo  рис в) Rзаг=R₂+R₃+1/(1/R₇+1/(R₄+R₅+R₆))=4+4+1/(1/4+1/(4+4+4))=

11 Oм;

IV  колo  рис г) Rзаг=1/(1/(R₄+R₇)+1/(R₅+R₆))+R₁=1/(1/(4+4)+1/(4+4))+4=8 Oм;

вiдповiдь Rзаг=8 Oм;
