Question

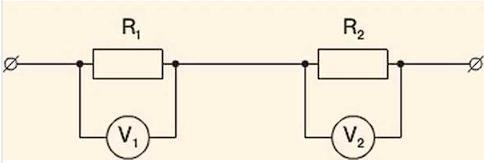

На схемі показано ділянку кола із з’єднання двох резисторів R1 = 8 Ом і R2 = 4 Ом. Вольтметр, підключений до першого резистора, показує U1 = 2 В. Яка сила струму та напруга на ділянці кола?

Answer 1

Ответ:

I=0.25A    U=3V

Объяснение:

З"єднання послідовне, тому струм на ділянці кола однаковий і він буде: I=U1/R1⇒2/8=0.25(A)    а падіння напруги на кожному резисторі буде різним , на першому резисторі ΔU1=2v    на другому ΔU=I*R2⇒0.25*4=1v

   Сумарна напруга на клемах затискача буде  ΔU1+ΔU2⇒2+1=3V
