Question

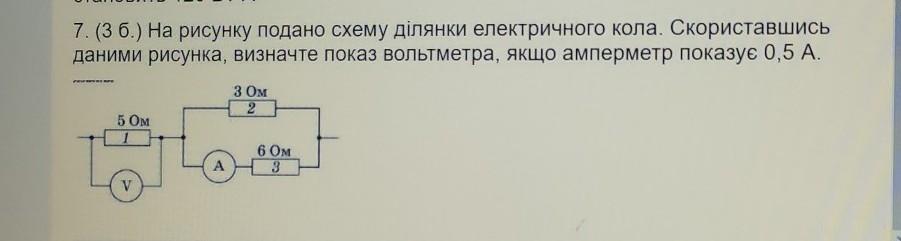

7. (3 б.) На рисунку подано схему ділянки електричного кола. Скориставшись даними рисунка, визначте показ вольтметра, якщо амперметр показує 0,5 A. ​

Answer 1

7,5 В.

Объяснение:

Дано:

I3=0,5 A.

R1=5 Ом

R2=3 Ом

R3=6 Ом

Знайти: U1 = ?

Розв'язання:

R2 і R3 з'єднанні паралельно, R1 і R23 - послідовно.

Для паралельних провідників U=U1=U2, а щоб знайти U, використовуємо формулу U=I*R.

U3 = I3*R3 = 0,5*6 = 3 В.

Так як U = U1 = U2, для R2 напруга теж буде дорівнювати 3В.

знаходимо силу струму I2 за допомогою формули I = U/R.

I2 = U2/R2 = 3/3 = 1A.

Загальну сила струму для R2 і R3 рахуємо за допомогою I = I2+I3, тобто I = 0,5+1 = 1,5A.

Так як R1 і R23 з'єднані послідовно, I = I1 = I2.

Знаходимо покази вольтметру за допомогою формули U = I*R, U1 = 1,5*5 = 7,5 В.
