Question

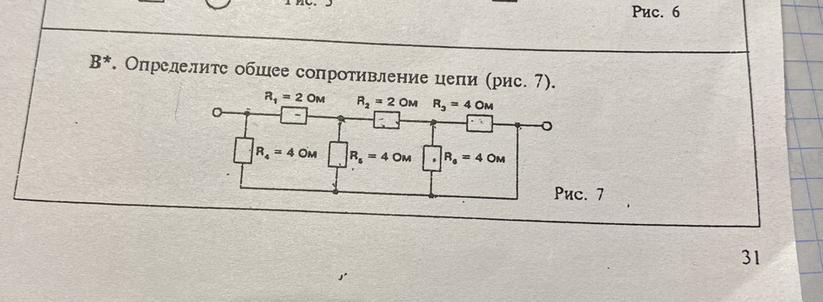

В*. Определите общее сопротивление цепи (рис. 7).
R1= 2 Ом ,R2=2Ом,R3=4Ом, R4=4Ом, R5=4Ом, R6=4Ом

Answer 1

Ответ:Да.

Объяснение:

R(3,6)=R3/2=R6/2=4/2=2 Ом.

R(2,3,6)=R2+R(3,6)=2+2=4 Ом.

R(2,3,5,6)=R5/2=R(2,3,6)/2=4/2=2 Ом.

R(1-3,5,6)=R1+R(2,3,5,6)=2+2=4 Ом.

R=R(1-6)=R4/2=R(1-3,5,6)/2=4/2=2 Ом.
