Question

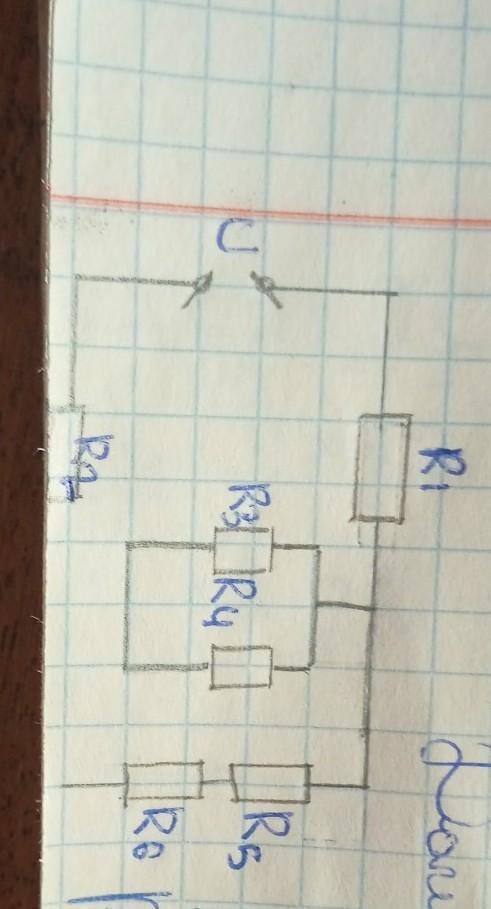

R1=R2=10 ом, R3=R4= 40 ом, R5=R6=20 ом, U= 120B. R-?, U1,U2,U3,U4,U5,U6; I1,I2,I3,I4,I5,I6​

Answer 1

Ответ:

1. Знаходимо загальний опір ланки з резисторів R3, R4:

R3,4=R3*R4/R3+R4=40*40/40+40=1600/80=20 Ом;

2. Знаходимо загальний опір ланки з резисторів R5, R6:

R5,6=R5+R6=20+20=40 Ом;

3. Знаходимо загальний опір кола:

R=R1+R2+R3,4*R5,6/R3,4+R5,6=10+10+20*40/20+40=20+800/60=20+13,33=33,33 Ом;

І1=І2=U/R=120/33,33=3,6 A;

U1=U2=I1*R1=I2*R2=3,6*10=36 B;

U3=U4=U5=U6=U-(U1+U2)=120-72=48 B;

I3=I4=U3/R3=U4/R4=48/40=1,2 A;

I5=I6=U5/(R5+R6)=48/(20+20)=48/40=1,2 A;

U5=U6=I5*R5=I6*R6=1,2*2=24 B.



Объяснение:
