Question

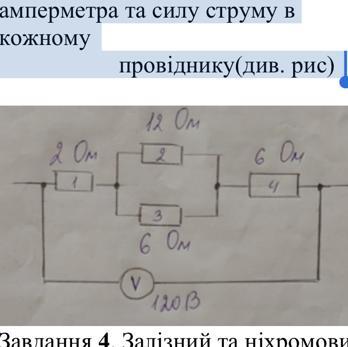

ДАЮ 100 балів!!!Визначте покази амперметра та силу струму в кожному
провіднику(див. рис)

Answer 1

Ответ:

Объяснение:

Дано:

R1=2 Ом

R2=12 Ом

R3=6 Ом

R4=6 Ом

----------------

I1-I4-?; U1-U4-?

Общее сопротивление цепи равно:

R=R1+R2*R3/(R2+R3)+R4=2+12*6/(12+6)+6=12 Ом

Сила тока в цепи и на резисторах R1 и R4 равна:

I1=I4=I=U/R=120/12=10А

U1=I1*R1=10*2=20В

U4=I4*R4=10*6=60В

U2=U3=U-U1-U2=120-20-60=40В

I2=U2/R2=40/12=3,33А

I3=U3/R3=40/6=6,67А
