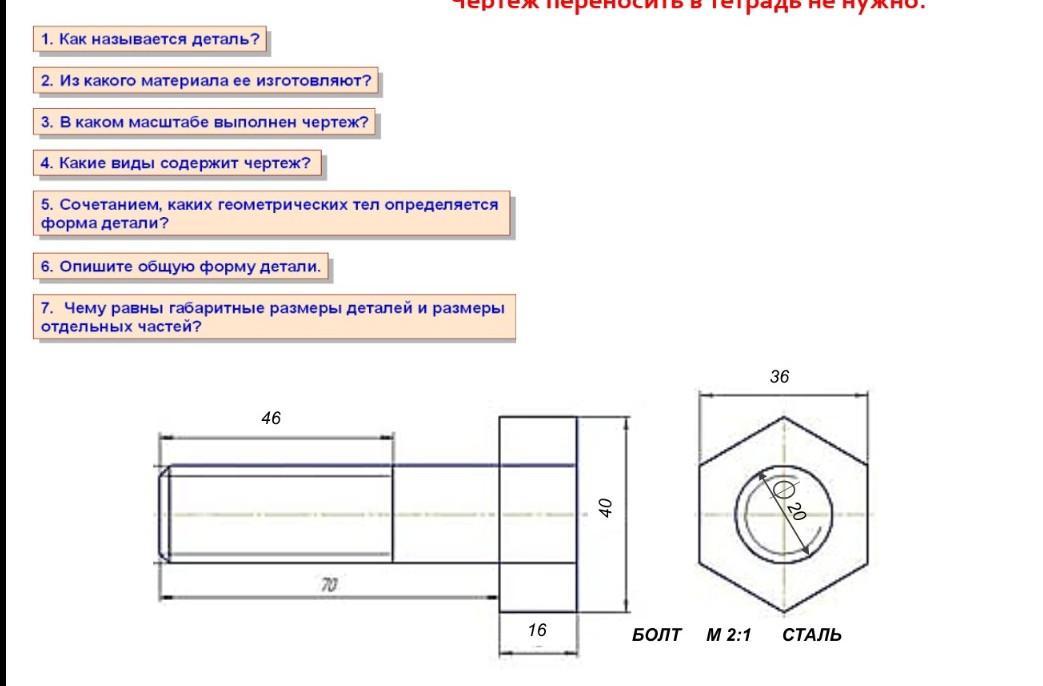

Домашняя работа 1. Как называется деталь? 2. Из какого материала ее изготовляют? 3. В каком масштабе выполнен чертеж? 4. Какие виды содержит чертеж? 5. Сочетанием, каких геометрических тел определяется форма детали? Прочитай чертёж. Запиши описание по вопросам, используя образец. Чертёж переносить в тетрадь не нужно. 6. Опишите общую форму детали. 7. Чему равны габаритные размеры деталей и размеры отдельных частей? 46 70 16 40 36 БОЛТ м 2:1 СТАЛЬ​

Answer 1

1. Как называется деталь?

Ответ: БОЛТ

2. Из какого материала ее изготовляют?

Ответ: СТАЛЬ

3. В каком масштабе выполнен чертеж?

Ответ: 2:1

4. Какие виды содержит чертеж?

Ответ: ВИД СПЕРЕДИ и ВИД С БОКУ

5. Сочетанием, каких геометрических тел определяется форма детали?

Ответ: ЦИЛИНДР и ШЕСТИГРАННАЯ ПРИЗМА

6. Опишите общую форму детали.

Ответ: Деталь вытянутая, состоит из цилиндра и шестигранной призмы

7. Чему равны габаритные размеры деталей и размеры отдельных частей?

Ответ: Габаритные размеры болта: 86×40 мм

Габаритные размеры стержня: 20×70 мм

Габаритные размеры головки: 36×40×16 мм

Длина резьбы: 70 мм
