Question

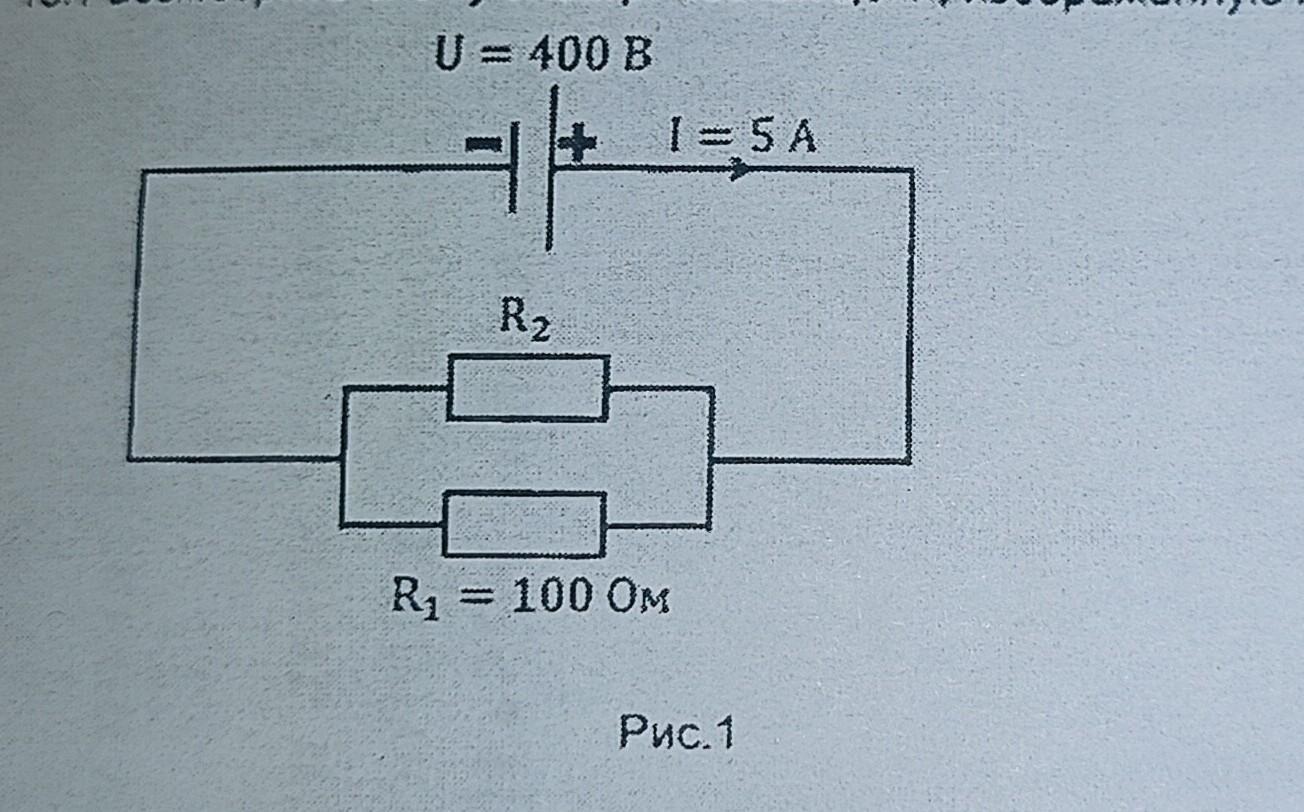

18 Рассмотрите скему эпектрической цели, изображениуо на рисунке.

18 а) Какой вид соединения резисторов изображен на данном рисунке

18 b) (1), ()
Опредерить общее сопротивле цепи.

Определите численное значение сопротивления R2
[2]
18 c) (i).() Определите силу тока на каждом резисторе

18 d)
Определите напряжение на каждом резисторе​

Answer 1

Ответ:

Объяснение:

18 а) Какой вид соединения резисторов изображен на данном рисунке

Параллельное соединение проводников

Определите напряжение на каждом резисторе​

U = U1 = U2 = 400 B

Определить общее сопротивление цепи.

R = U/I = 400 / 5 = 80 Ом

Определите силу тока на каждом резисторе

I1 = U / R1 = 400 / 100 = 4 A

I2 = I - I1 = 5 - 4 = 1 A

Определите численное значение сопротивления R2

R2 = U / I2 = 400 / 1 = 400 Ом

Вопросы разместил по порядку выполнения действий.
