Question

НУЖНА ПОМОЩЬ! ФИЗИКА!

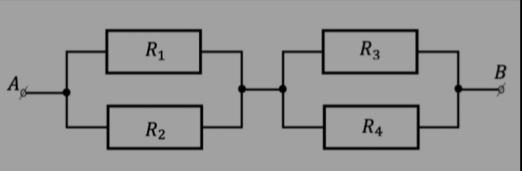

К участку цепи AB приложено напряжение UAB= 27,8 В. Какой ток протекает через каждый резистор, если R1= 10 Ом, R2= 30 Ом, R3= 8 Ом и R4= 32 Ом?

Answer 1

Відповідь:

Пояснення:

R₁₂ = R₁ * R₂ / (R₁+R₂) = 7,5 Ом
R₃₄ = R₃ * R₄ / (R₃+R₄) = 6,4 Ом
R₁₂₃₄ = R₁₂ + R₃₄ =13,9 Ом
I = U / R₁₂₃₄ = 2A = I₁₂ = I₃₄
U₁ = U₂ = U₁₂ = R₁₂ * I₁₂ = 15 В
U₃ = U₄ = U₃₄ = R₃₄ * I₃₄ = 12,8 В
I₁ = U₁ / R₁ = 1,5 A
I₂ = U₂ / R₂ = 0,5 A ; I₂ = I₁₂ - I₁ = 0,5 A
I₃ = U₃ / R₃ = 1,6 A
I₄ = U₄ / R₄ = 0,4 A ; I₄ = I₃₄ - I₃ = 0,4 A
