Question

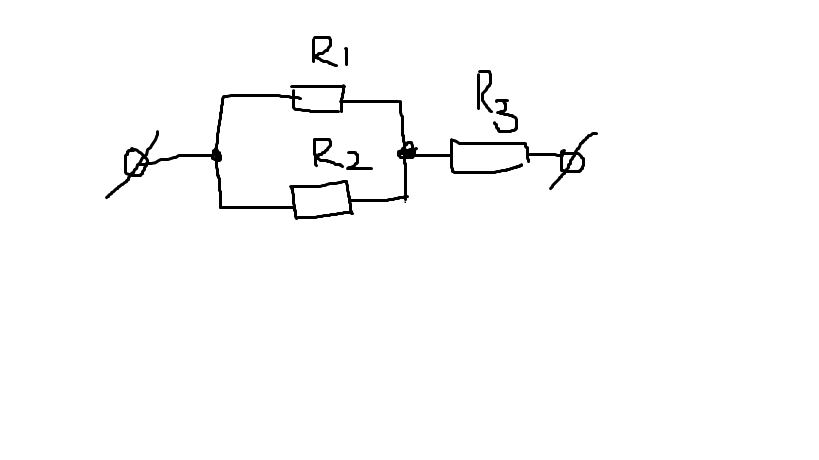

три резистора с сопротивлением R1=3 ом R2=6 ом R3=4 ом соединены по схеме на рисунке. найти:
1) эквивалентное сопротивление участка цепи
2)силу тока в резисторах 2 и 3, если сила тока в резисторе 1 равна I1=3A
3)электрическое напряжение, приложенное к участку цепи

Answer 1

1/R1.2=1/R1+1/R2= 1/3+1/6= 0.333+0.167= 0.5   R1.2=1/0.5= 2
Rобщ.=R1.2+R3=2+4= 6 Ом

U1=I1*R1=3*3=9   U1=U2=9
I2=U2/R2=9/6= 1.5 A
I3=I1+I2=3+1.5=4.5 A

U=I3*Rобщ=4.5*6= 27 В
