Question

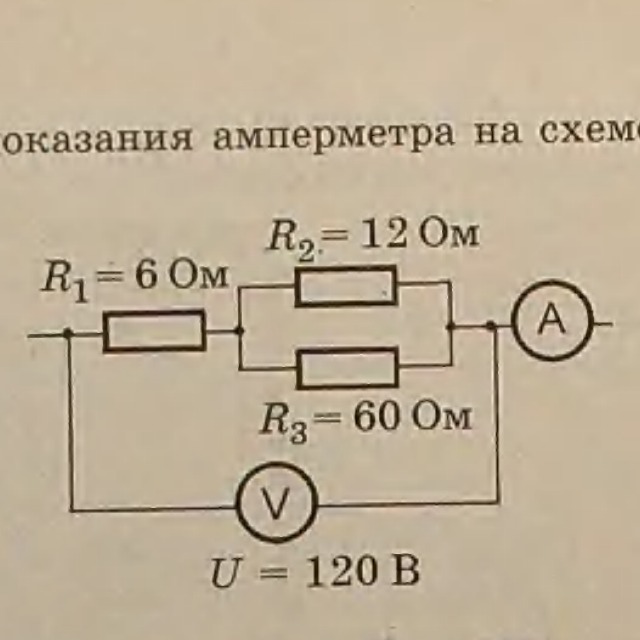

Определите показания амперметра на схеме, показаной на рисунке:

Answer 1

7.5
I=u делить на R
120 делим на 6+(60*12 делим на (60+12))=7.5

Answer 2

Эквивалентное сопротивление для R2 и R3:
1/R23=1/R2+1/R3 ⇒ R23=(R2*R3)/(R2+R2) = (12*60)/(12+60)=720/72=10 (Ом).
Эквивалентное сопротивление всех трех резисторов составит
R=R1+R23=6+10=16 (Ом)
По закону Ома для участка цепи I=U/R = 120/16=7.5 (A)
