Question

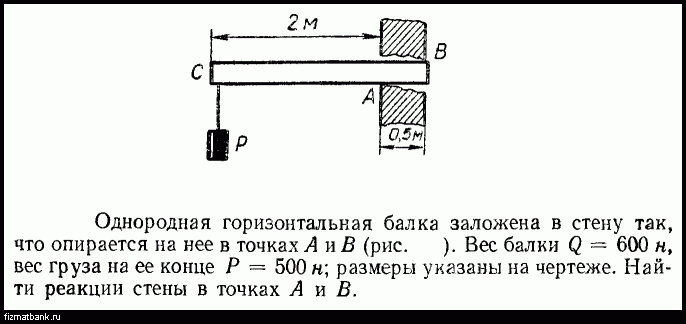

Однородная горизонтальная балка заложена в стену так, что опирается на нее в точках А и В. Вес балки 600Н, вес груза на ее конце 500Н, длина балки до стены 2м, толщина стены 0,5м. Найти реакции стены в точках А и В. Теперь с рисунком)

Answer 1

Дано L=2 м  a=0,5 м  P1=500 Н   P2=600 Н
Fa -?    Fв - ?


пусть стена расположена справа а балка слева от стены
пусть точка A  слева
точка B - спарава

относительно точки B условие равновесия
Fa*a=P1*(L+a)/2 +P2*(L+a)
Fa=(600*1,25 +500*2,5)/0,5=4000 Н -сила реакции в точке A
условие равновесия относительно точки A
Fв*a=P1*((L+a)/2  -a) + P2*(L-a)

Fв=(600*0,75 +500*1,5)/0,5=2400 Н
