Question

Помогите мне, пожалуйста, очень надо. Объясните мне как  строить графическую формулу атома. Вообще ничего не понимаю. В этой формуле стрелочки в квадратиках должны быть. И желательно нарисуйте на листке и сфоткайте мне может быть я тогда пойму. Заранее спасибо!!!!!!!!!!!!!!!!!!!!!!

Answer 1

Разберем на примере двух атомов - рубидия(номер 37) и хлора.
Начнём с хлора. Электронная формула его атома в невозбужденном состоянии такая:
1s2  2s2  2p6   3s2   3p5   3d0
В соответствии с электронной формулой построим графическую. Число квадратиков соответствует числу орбиталей на каждом подуровне.
На s-подуровне одна орбиталь, значит один квадратик
На p-подуровне три орбитали, значит три квадратика.
На d-подуровне пять орбиталей, значит пять квадратиков.
И, наконец, на f-подуровне семь орбиталей, значит семь квадратиков.
На одной орбитали может находиться максимум два электрона(спаренных). Но также необходимо не забывать и о том, что при любой возможности электроны стараются распарится и занять каждый отдельную орбиталь. НО надо помнить, что электроны не могут переходить с одного энергетического уровня на другой, т.е. с первого уровня электрон при всем своём желании не сможет перейти на второй или третий.
Есть ещё отдельнные заморочки с заполнением d и f подуровней(это надо отдельно каждый элемент рассматривать.) Мы знаем, что d-подуровень в невозбужденном состоянии начинает заполняться только у скандия (номер 21 в таблице), а f заполняется вообще только у лантоноидов и актиноидов.

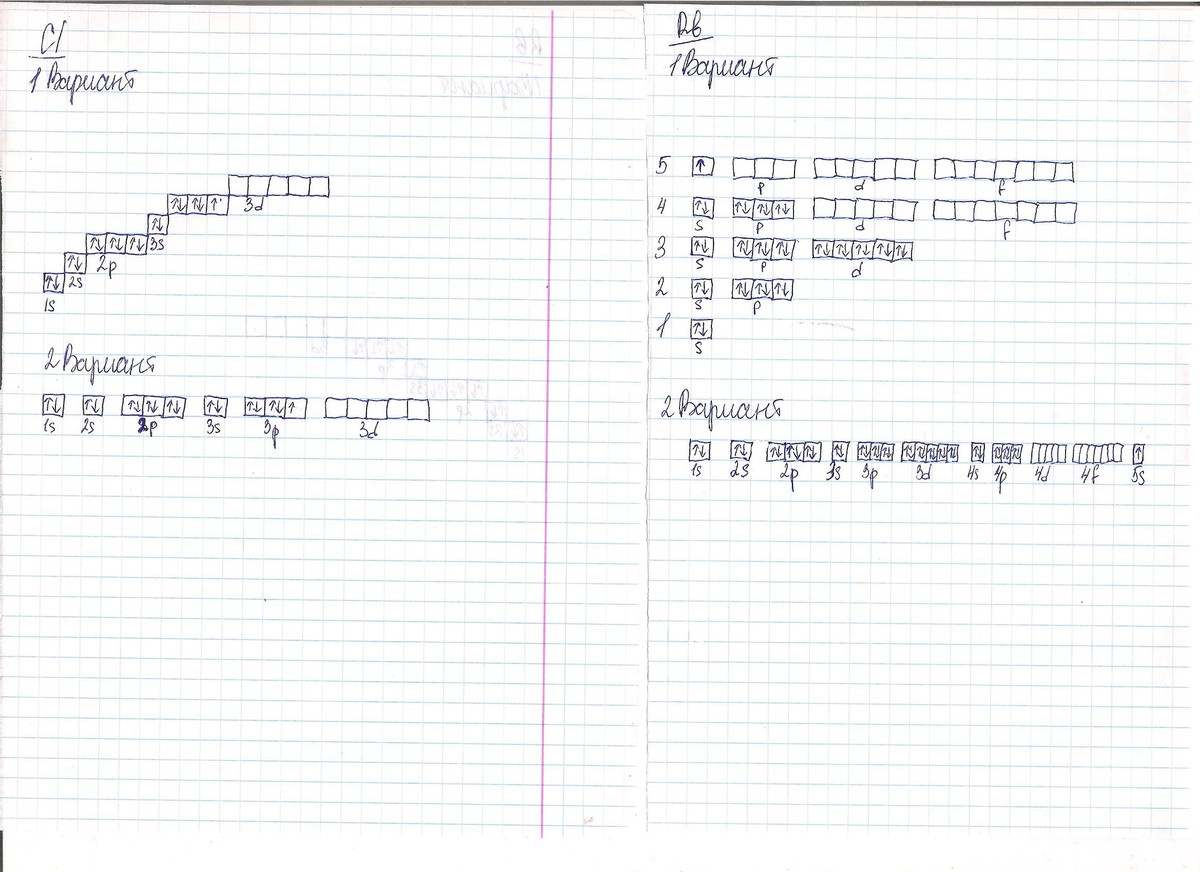

Вернёмся к хлору. Его графическая формула выглядит следующим образом(см. вложения).

Теперь что касается рубидия. Его графическая формула имеет следующий вид:
1s2   2s2  2p6   3s2   3p6   3d10   4s2    4p6   4d0    4f0    5s1    5p0    5d0  5f0
А графическая вот такой вид (см. вложения)

Скажу, что графические формулы можно рисовать по-разному. Я нарисую тебе три варианта (вторые варианты в обоих элементах будут одинаковыми, различаться будут только первые) для каждого элемента. Я сама обычно пользуюсь вторым. Так же можно не дорисовывать последние пустые энергетические уровни, как я сделала это во втором варианте у рубидия.

Answer 2

Всегда рада помочь. Особенно приятно помогать таким людям, как ты, которые стараются сами во всём разобраться, а не тупо списать.
Если будут возникать ещё какие-то вопросы - обращайся. Постараюсь помочь, чем смогу.

Answer 3

спасибо ещё раз
