Question

Построить логическую схему функции F(A,B)
¬AvBv¬(¬BvA)

Answer 1

Попробуем упростить исходное выражение.
$F=lnot Alor Blorlnot(lnot Blor A)=bar A+B+overline{bar B+A}=bar A+B+Bbar A= \ bar A(1+B)+B=bar A+B$

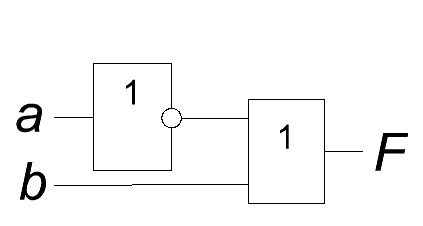

Логическая схема приведена во вложении.
