Question

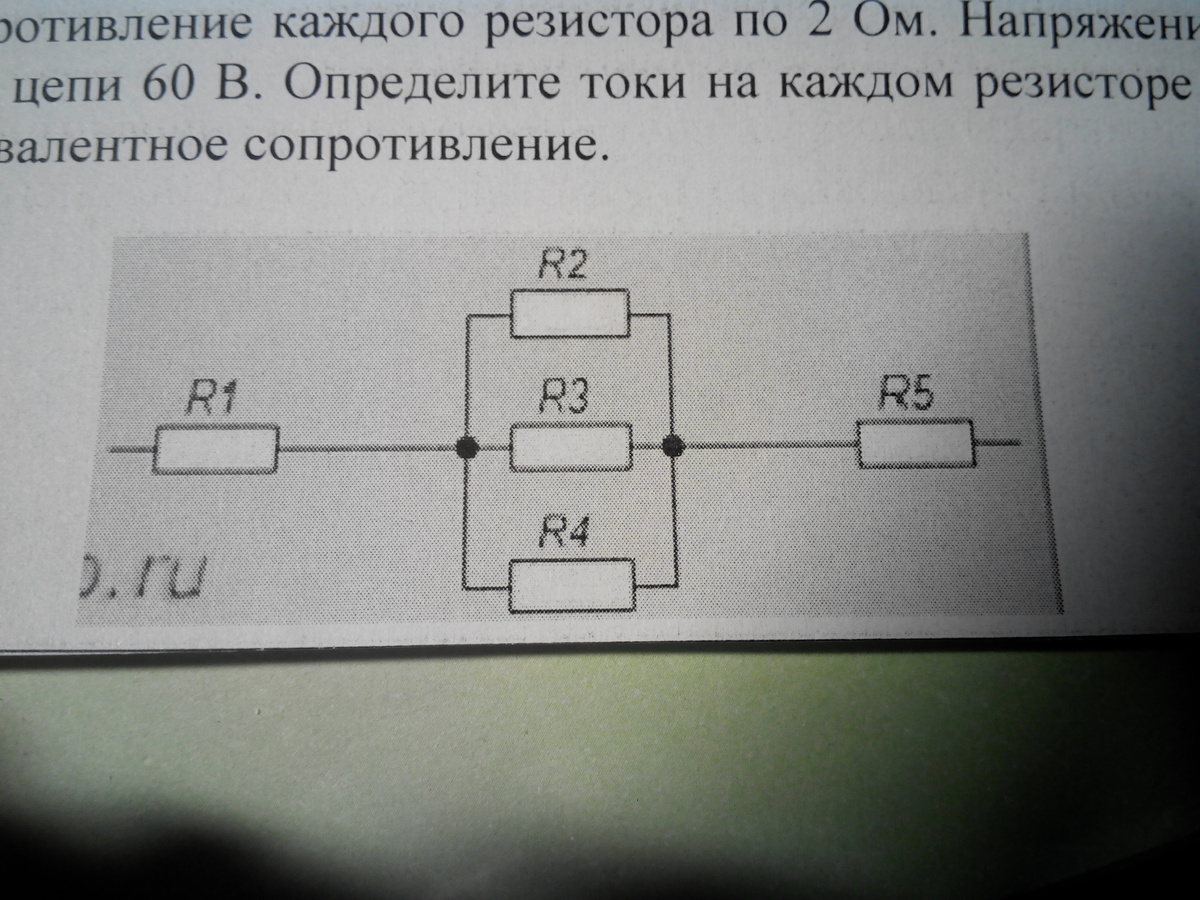

Сопротивление каждого резистора по 2 ом. Натяжение всей цепи 60 В .Определите токи на каждом ризисторе и эквивалентное сопротивление.

Answer 1

Ro=R1+R5+(R2R3R4)/(R2R3+R1R3+R1R2);
R1=R2=R3=R4=R5=2 Ом
Ro=2R+(R^3)/3R^2=4+8/12=4+2/3=14/3 Ом
Io=Uo/Ro=60:14/3=12,86 A;
Uo=U1+U234+U5;
Io=I1=I234=I5=12,86A;
I234=12,86A; R234=2/3Ом ; U234=I234*R234=12,76*2/3=8,57 В;
U2=U3=U3=U234=8,57 В;
I2=I3=I4=U2/R2=U3/R3=U4/R4=8,57:2=4,28A

Answer 2

блин здесь нельзя фотку вложить я бы к примеру показал

Answer 3

а ты есть вк?

Answer 4

нет.

Answer 5

задача-то простенькая,три последовательно подключенных участка: первый и второй состоят из одного резистора, а третий участок состоит из трех параллельно подключенных резисторов. Устно все считается! Вы просили расписать как- расписал.

Answer 6

Можно было 1/R234=1/R2+1/R3+1/R4=3/2;R234=2/3 Ом.,но это только когда все сопротивления одинаковые, я формулу выводил в общем виде,но на ответ это не влияет.
