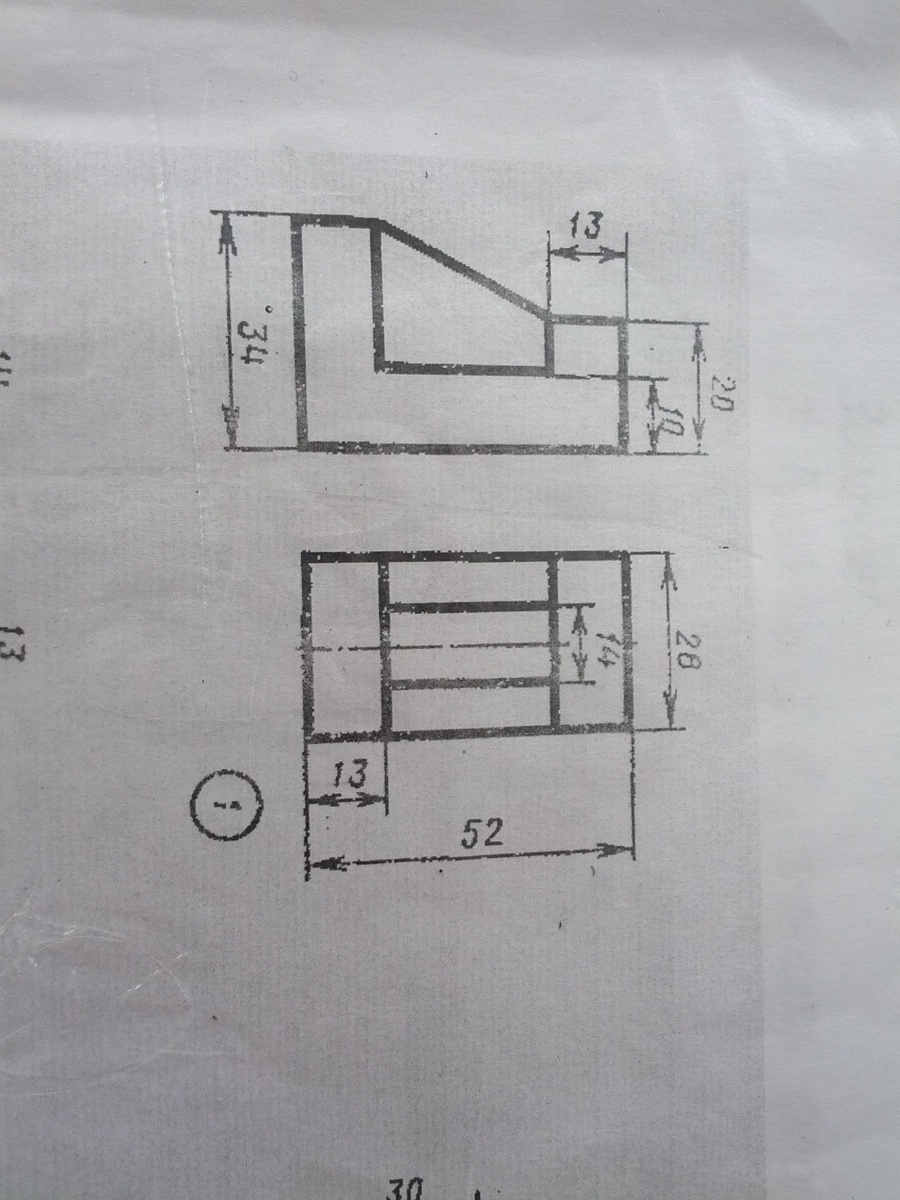

Помогите построить третью проекцию модели по двум заданным. Выполнить технический рисунок модели.
Приложения:
Ответы
Ответ дал:
2

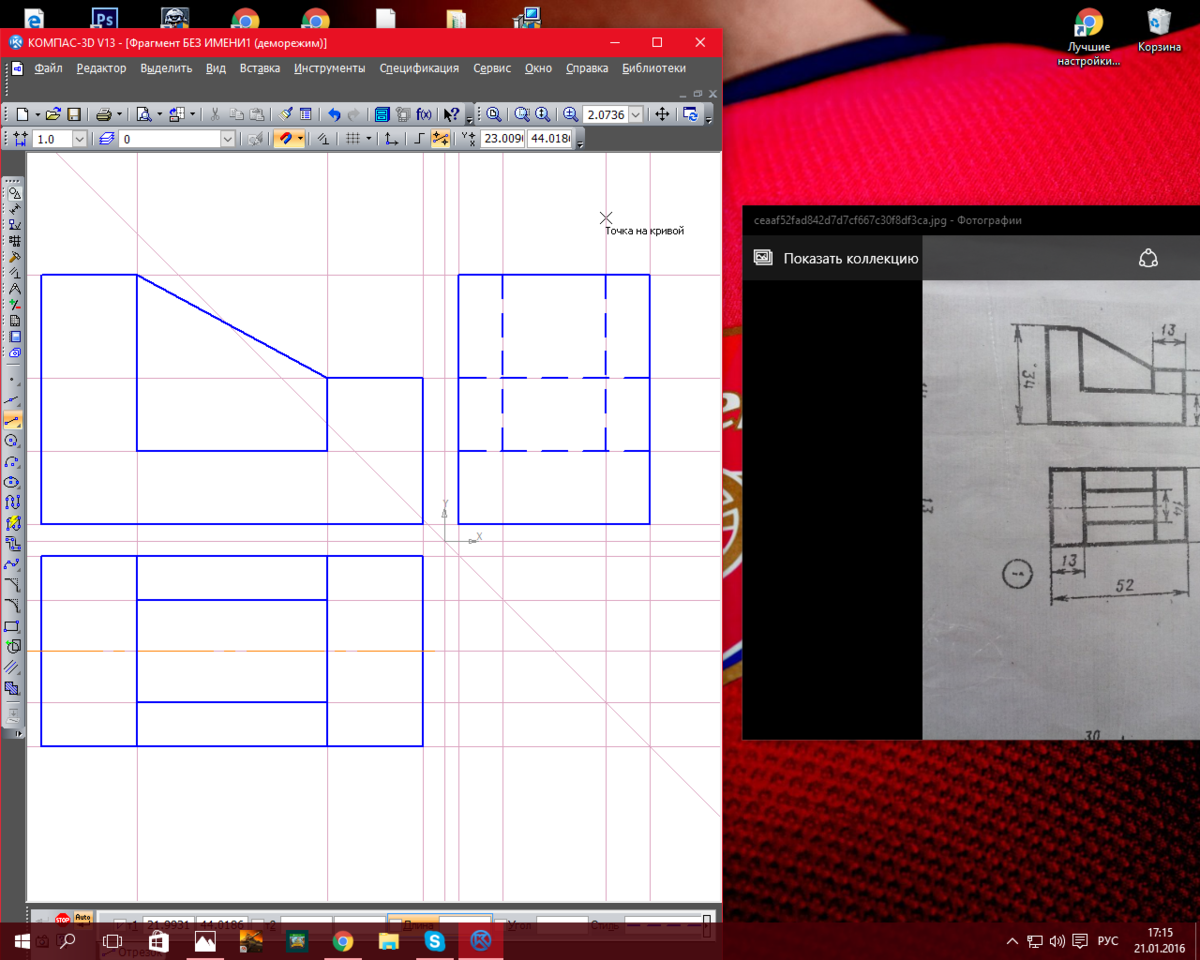

Вообщем технический рисунок от руки нужно в нарисовать эту деталь, но чтобы она стала объёмной. Объясняю. Получится деталь с двумя разными по высоте стенками и ребром жёсткости между этими двумя стенками. Деталь очень простая. Если у вас возникнут вопросы, пишите. Ниже в документах я приложил вид слева, как и требовалось по заданию.
Приложения:
ВладимирВольфович:
С тебя лайк и лучший ответ!
это одно и тоже просто твоё сделано в компе
Нет.
спасибо)
Это не одно и тоже. Ты дал какой то непонятный, не правильный вид. Я же сделал всё от проекций, наглядно. У тебя не правильный вид, только какой не могу разобрать, но только не слева он
Забыл сказать, от руки деталь чертится,но это не значит что она будет отличаться от аксонометрической проекции чем-то. Просто от руки, но по всем правилам
