Question

Начертите схему электрической цепи, состоя­щей из гальванического элемента, ключа, реостата, амперметра и вольтметра, подключенного так, чтобы, не меняя точек его присоединения, им можно было бы поочередно измерять напряжение на гальваниче­ском элементе и на реостате (напряжение на ампер­метре, ключе и соединительных проводах не учиты­вайте). При каком положении ключа вольтметр будет показывать напряжение на гальваническом элемен­те, а при каком — на реостате?

Answer 1

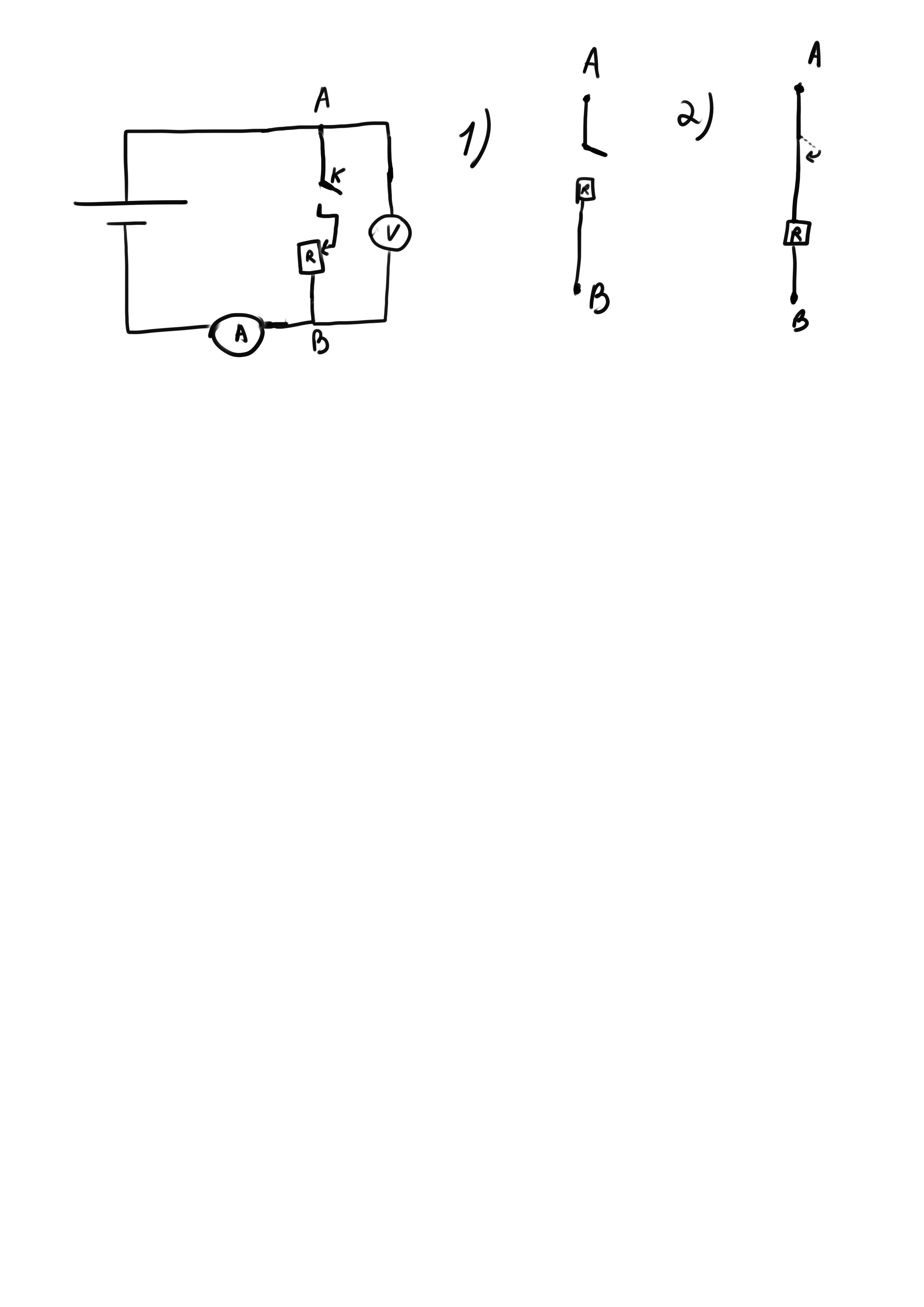

чтобы можно было измерять напряжение на источнике и на реостате, то вольтметр должен быть подключен параллельно реостату. если расположить ключ так, чтобы ток до реостата не дошел (из-за разрыва в цепи), то вольтметр будет показывать напряжение гальв. элемента, если замкнуть ключ, как в случае 2) , то ток пойдет через реостат и мы найдем на нем напряжение. А амперметр просто последовательно с источником втыкаем и получим силу тока
