Question

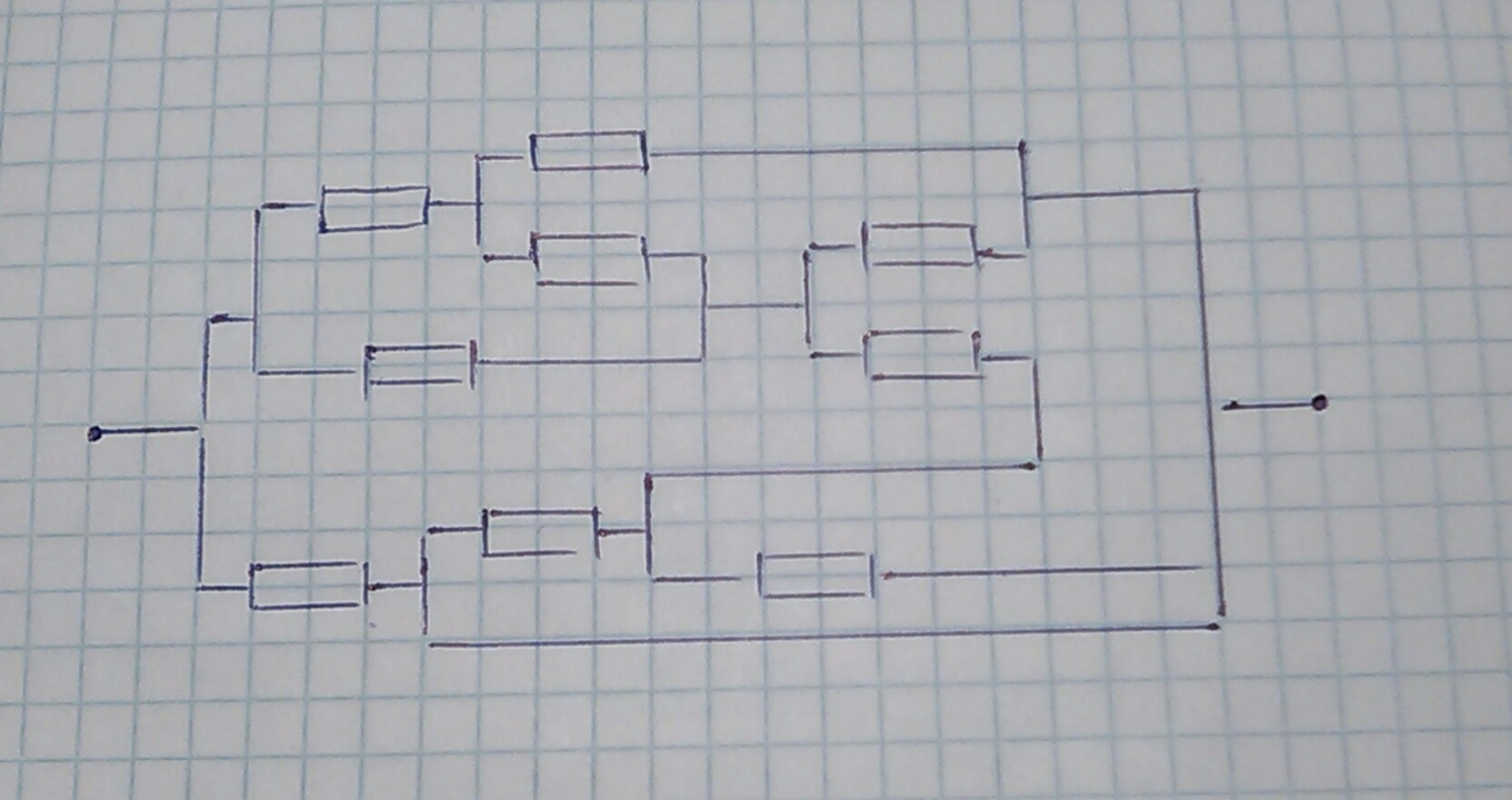

Помогите разобраться со схемой. Надо найти общее сопротивление цепи, если все резисторы одинаковы и их сопротивление R. Спасибо!

Answer 1

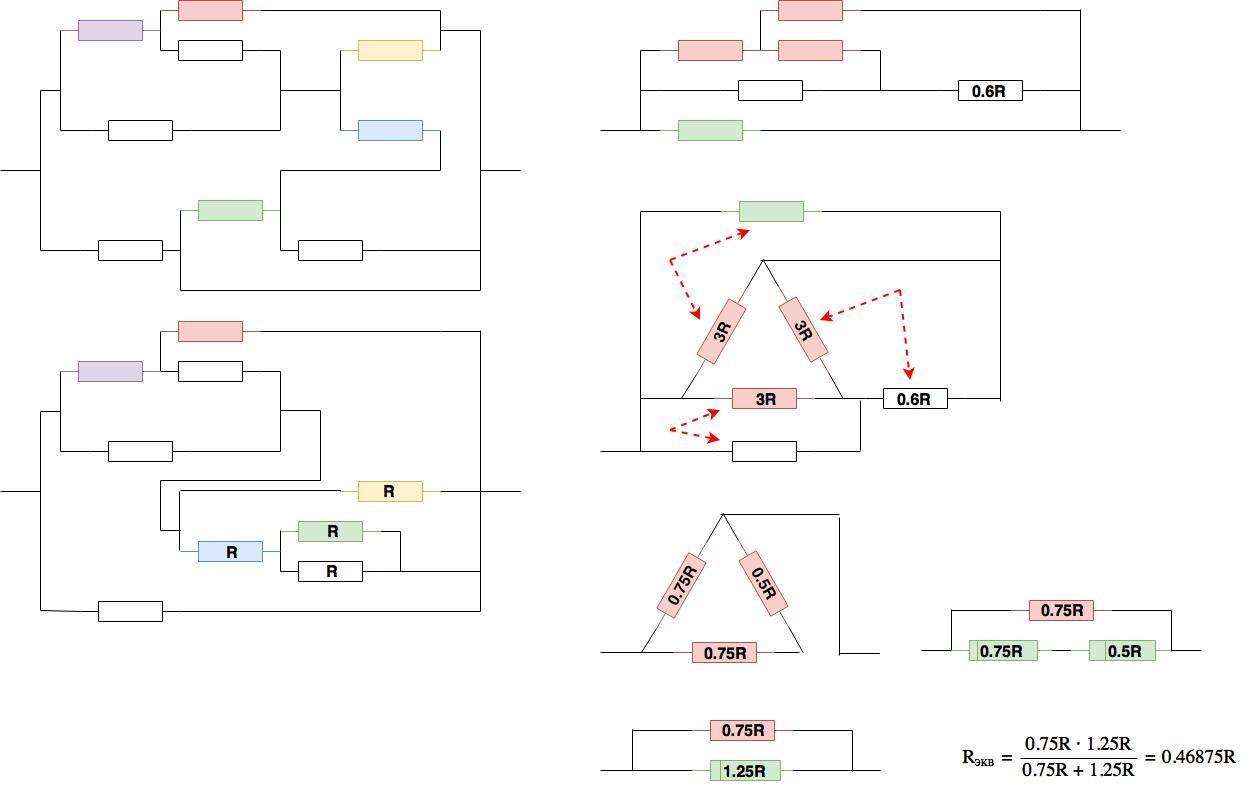

Будем упрощать схему методом последовательного преобразования. Решение показано во вложении. Участвующие в изменении или преобразовании резисторы выделены цветом. В принципе, решение должно быть понятно, за исключением, быть может, момента преобразования звезды в треугольник. Это известное преобразование и если все три сопротивления резисторов равны, соответствующие эквивалентные сопротивления утраиваются. Красными пунктирными стрелками указаны пары, образующие параллельные соединения.
Ответ: 0.46875R или 15/32 R

Answer 2

Задачка, конечно, как раз за 8 баллов ))))

Answer 3

Мы тут думали: где такие задания задают?
