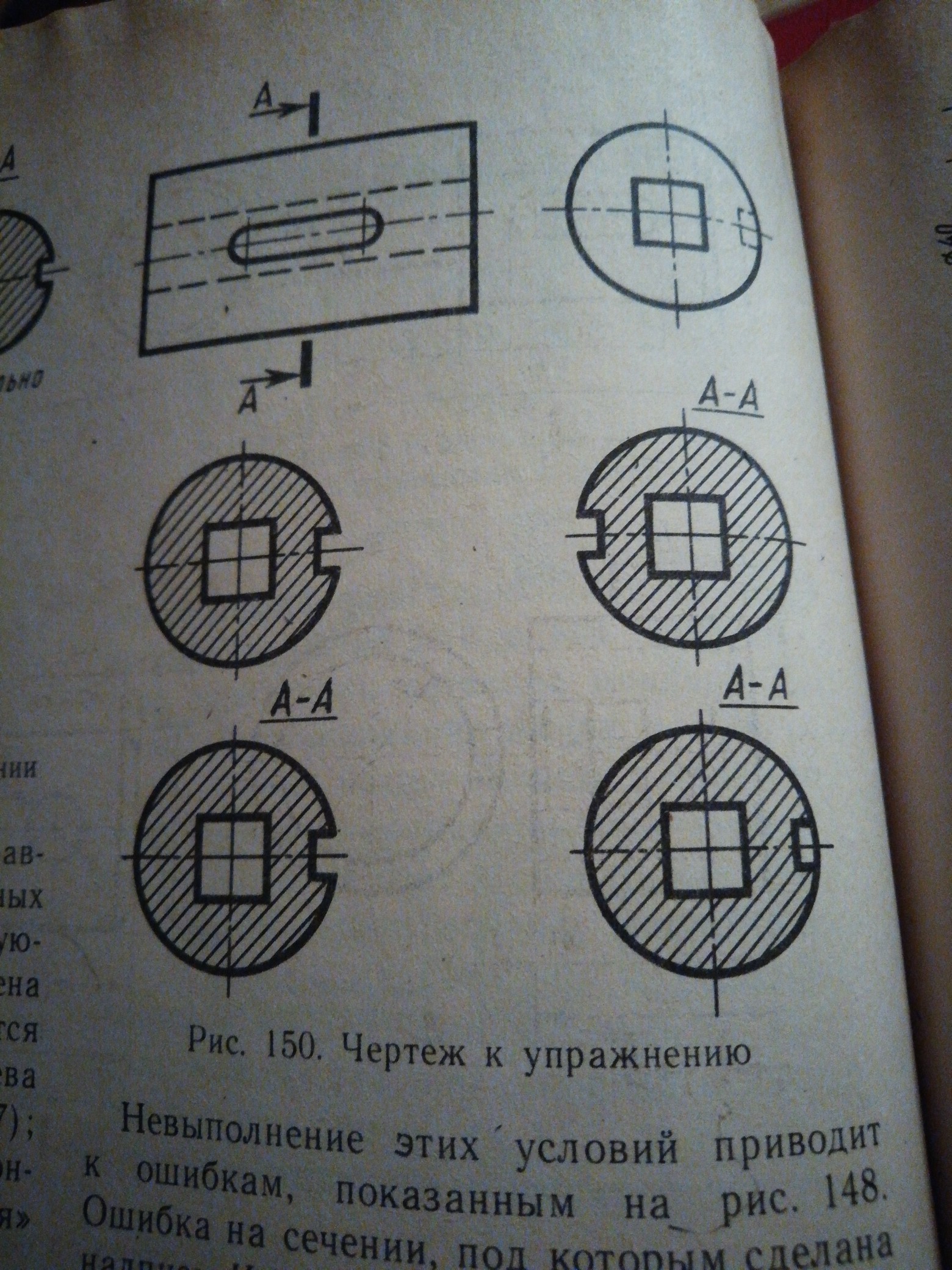

на рисунке 150 даны два вида детали. требовалось выполнить сечение А-А. вычерчены читыре вынесенных сечения А-А (1,2,3,4), являющиеся вариантами ответов. из четырёх ответов верен лишь один. запишите его номер и рабочей тетради. укажите, в чем ошибки остальных ответов
Приложения:

Ответы
Ответ дал:
7
Второе сечение верно, так как обозначена секущая плоскость, относящаяся к этому сечению. Первое сечение не обозначено буквами
А-А. В третьем сечении шпоночный паз расположен слева, а должен быть справа. В четвертом случае изабажен разрез а не сечение, так как в сечениях изображается только то, что попадает в секущую плоскость. А в разрезах и то, что находится за секущей плоскостью. В шпоночном пазе на четвертом изображении видна задняя стенка шпоночного паза, поэтому это разрез.
А-А. В третьем сечении шпоночный паз расположен слева, а должен быть справа. В четвертом случае изабажен разрез а не сечение, так как в сечениях изображается только то, что попадает в секущую плоскость. А в разрезах и то, что находится за секущей плоскостью. В шпоночном пазе на четвертом изображении видна задняя стенка шпоночного паза, поэтому это разрез.
