Question

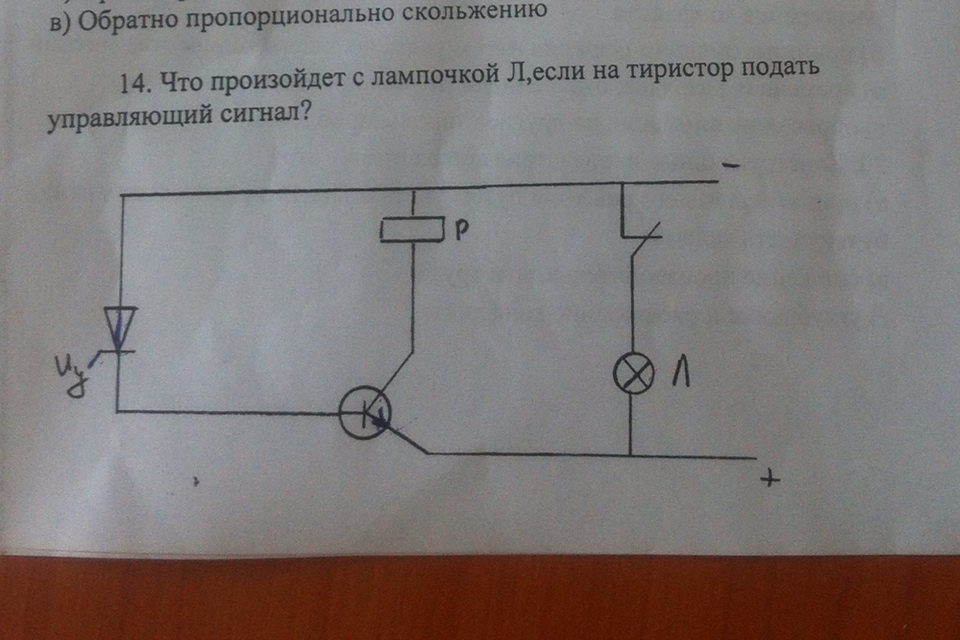

Что произойдет с лампочкой Л, если на тиристор подать управляющий сигнал

Answer 1

Сейчас и тиристор и транзистор закрыты, реле Р обесточено, лампа Л горит.
При подаче упр. сигнала на тиристор ничего не произойдет -и тиристор, и транзистор (типа n-p-n) включены обратной полярностью к питающему напряжению, и останутся закрытыми, Л продолжит гореть
Если изменить полярность питания и подать упр.с., то тиристор откроется, транзистор тоже, реле Р сработает и лампа погаснет

Answer 2

Спасибо)
