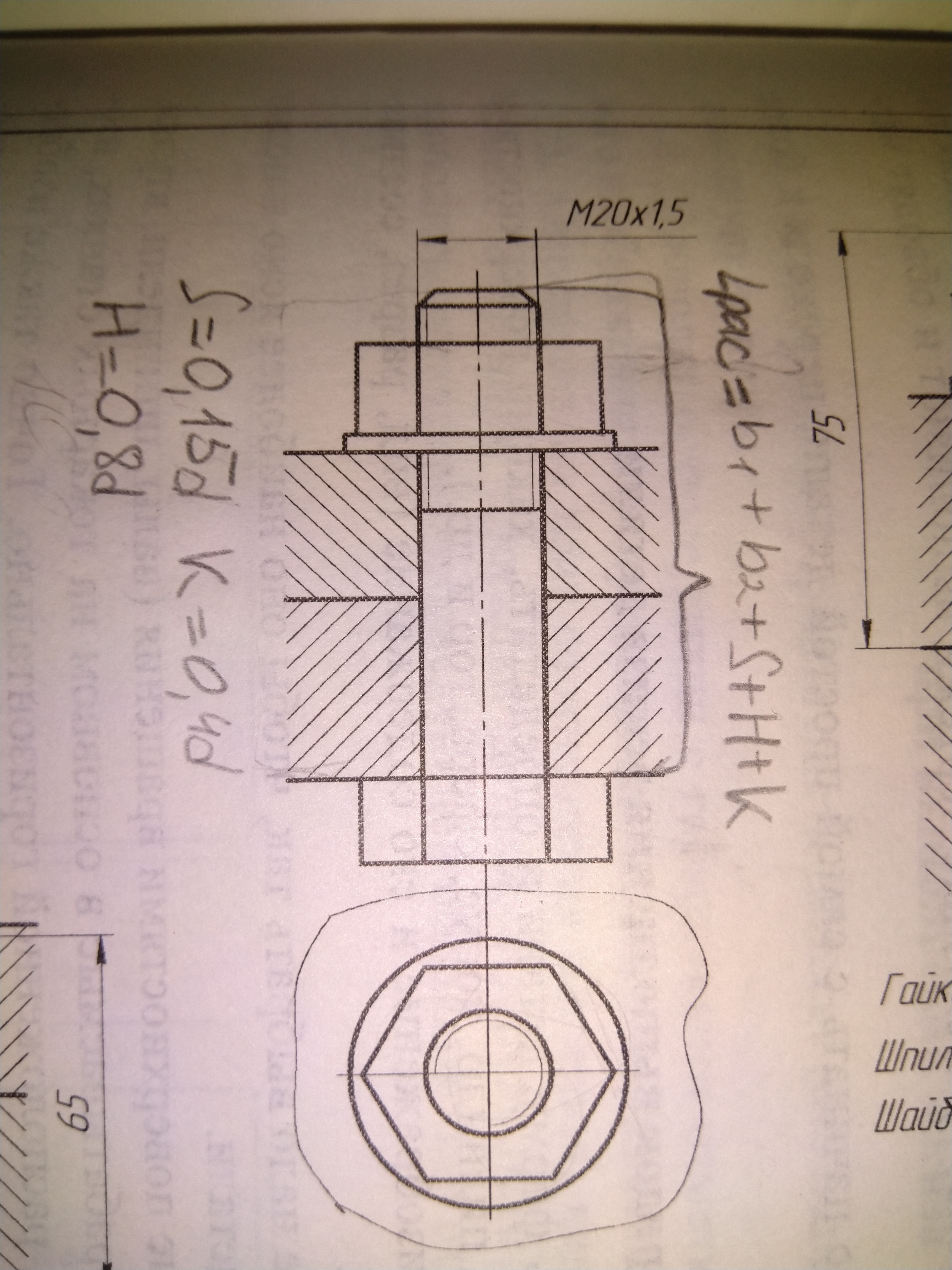

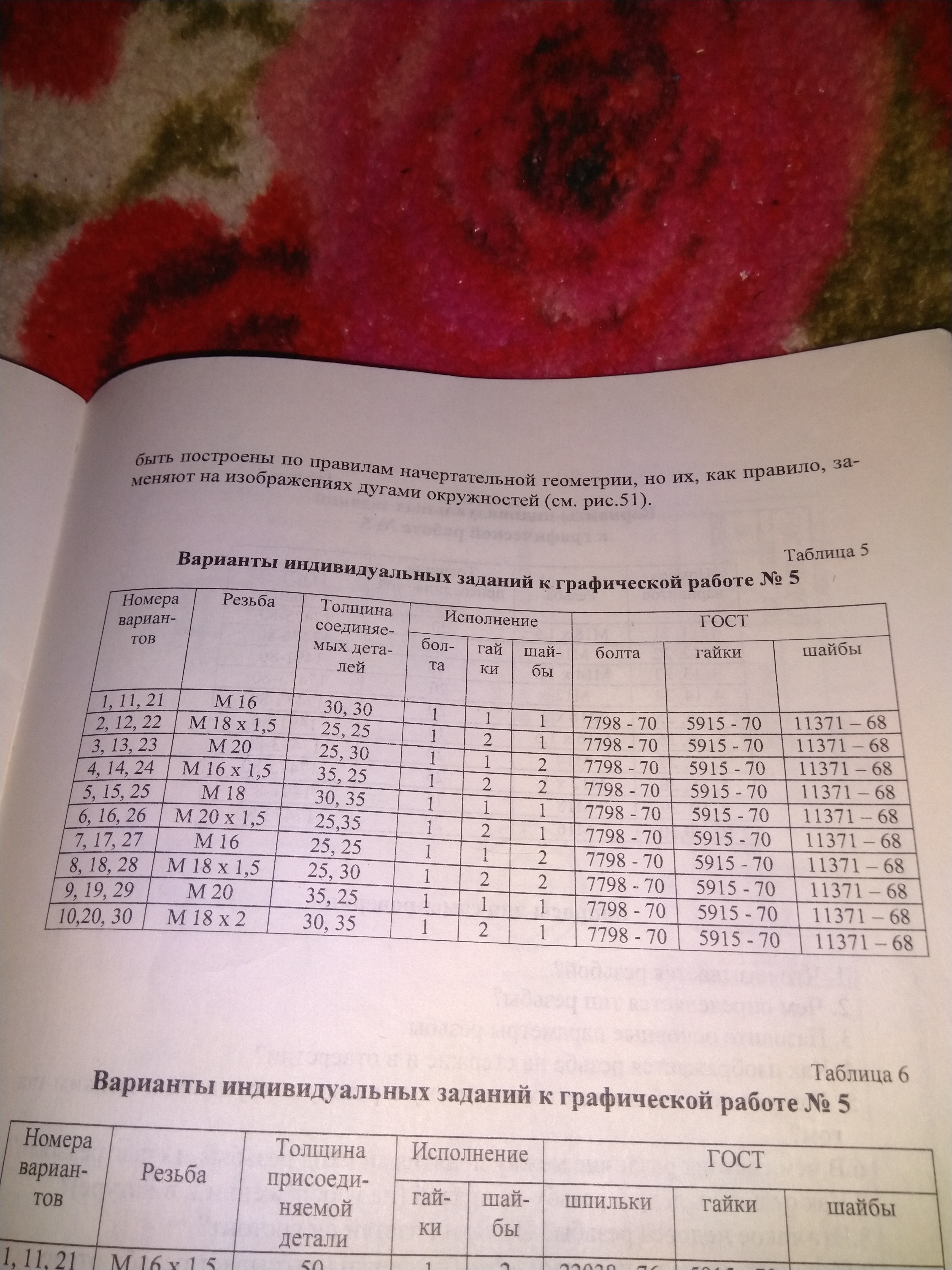

Помогите пожалуйста, Болтовое соединение с гайкой и шайбой, по данным из таблицы под вариантом-6, 16, 26. Со всеми размерами. На первой фотографии формула. На второй фотографии варианты. На третье фотографии пример задания

Приложения:

Ответы

Ответ дал: Букса

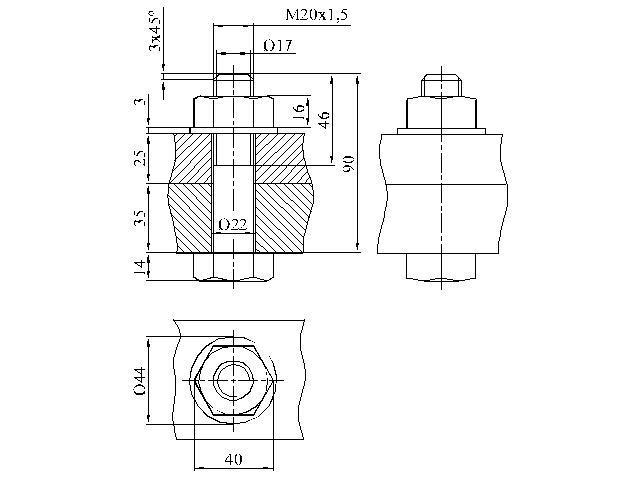

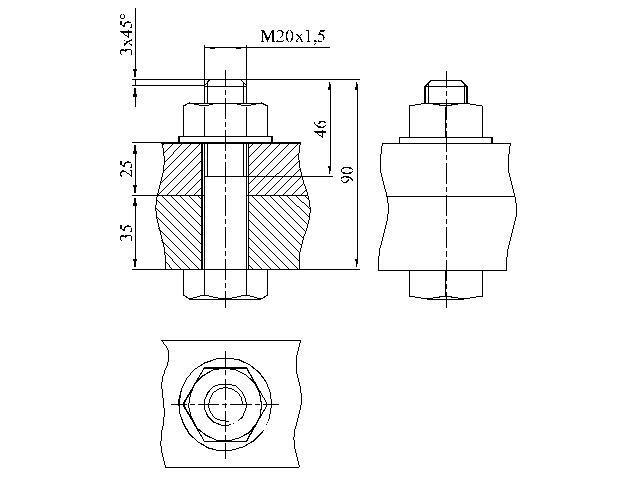

По расчетам L=87 мм - берем по ГОСТ 7798-70 L=90 мм

По расчетам длина резьбы = 40 мм - берем по ГОСТ 46 мм

Приложения:

makhirmanafov: а как узнать размер щайбы и размер гайки

makhirmanafov: ну и канечно размер шляпки болта

Букса: У Вас на чертеже написаны формулы - по ним и делается расчет. А если брать по ГОСТам, то размеры совсем другие. Мне не известно, как Вам преподаватель объяснил это задание: чертить по ГОСТ или по расчетам. Я сделала по расчетам, изменив только два размера.

makhirmanafov: чертить по расчетам
