Ответы
Ответ дал:
1
Ответ:

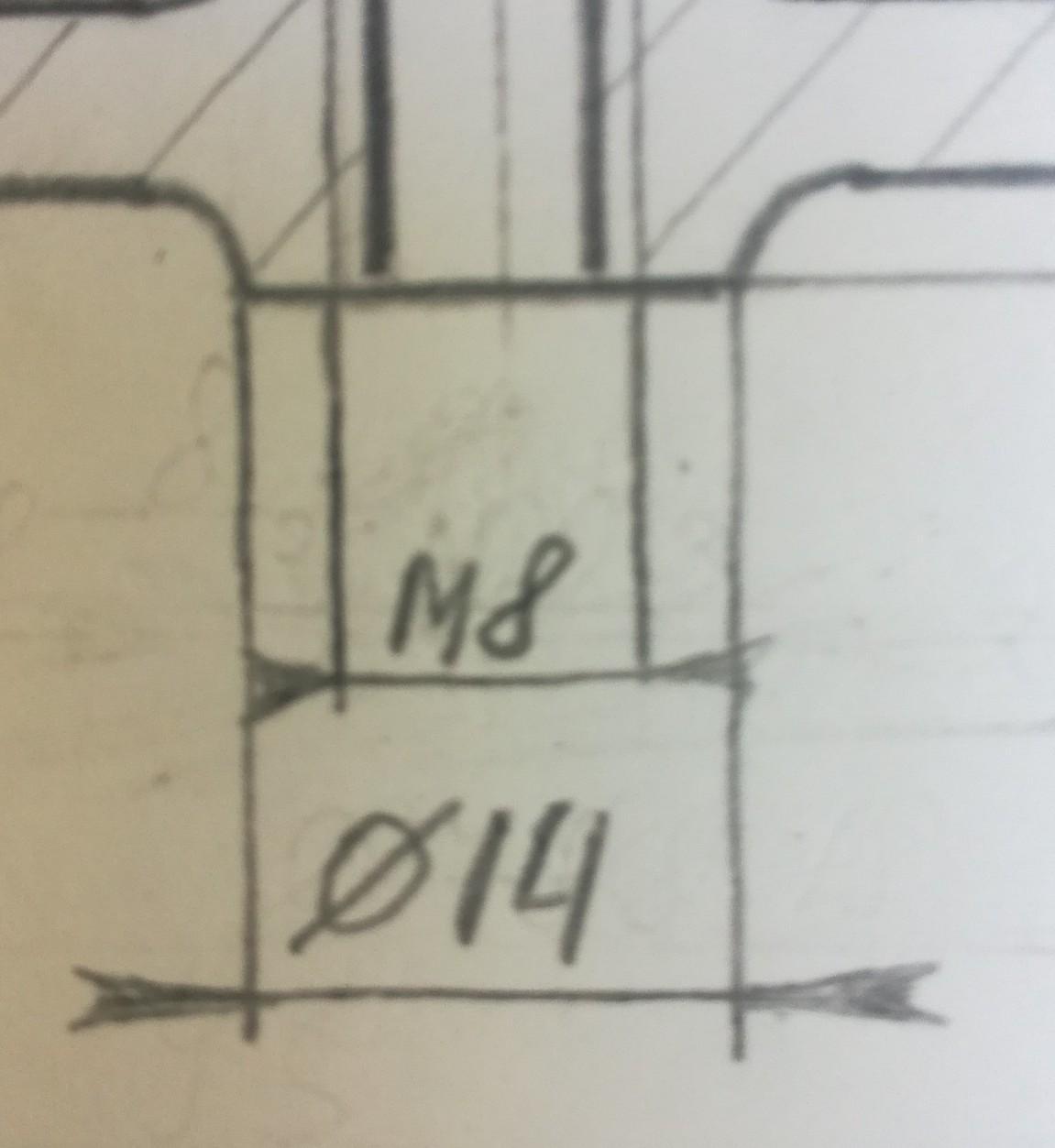

Так наносить размер скорее всего можно, зависит от чертежа, и стрелки у вас должны быть 5 мм. Ещё мне кажется, что у вас отступ от одной размерной стрелки до другой не совсем верный.
chez66:
а если я сделаю стрелки 5 мм,то из будут пересекать размерные линии,это допустимо?
нет, лучше размерный стрелки, где написано М8 нанести внутри, а не снаружи.
тогда под надпись М8 места не останется
у вас очень толстые стрелочки, они тоненькие должны быть. и сверху, над стрелками подписывается размер. хотя у вас могут быть другие параметры в школе, но у нас это было допустимо
наезжать стрелками на пересечение выносными нельзя. Длина "наконечника" мин 2.5 мм, не 5 мм.
Уж в крайнем случае удлини размерную линию вправо и над ней М8
спасибо
Пожалуйста
Ответ дал:
1
В принципе можно, но:
1) у стрелок должны быть хвостики
-->---<--
2) а зачем? лучше <----->, минимальная длина острия "<" или ">" 2.5мм, поместится. Да и вариант острия <, >, ^, v можно светлый, без затушевывания треугольничка
Можно удлинить |<---->|----- М8--над линией
