Question

От источника постоянного тока получает питание цепь

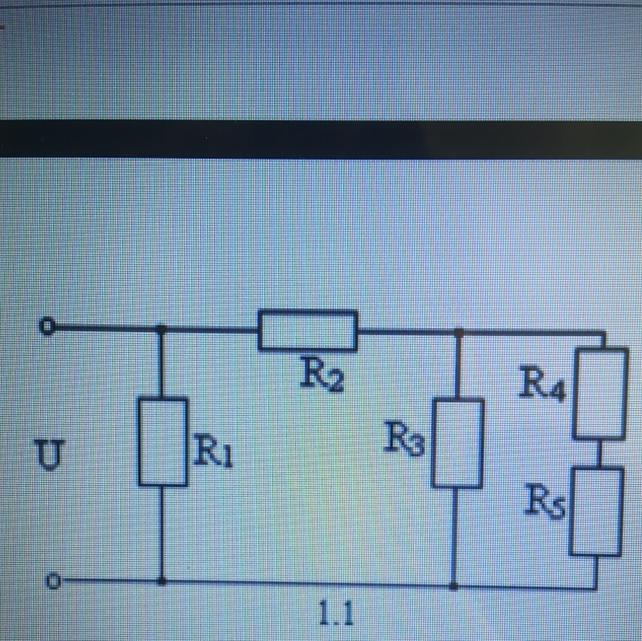

смешанного включения резисторов R 1-5 (рис.1). Напряжение, приложенное к
цепи – U. Начертить схему цепи и определить:
1) эквивалентное сопротивление цепи;
2) полный ток всей цепи;
U,кВ=70
R1=10
R2=2
R3=1
R4=12
R5=1

Answer 1

Ответ:

Req₄,₅=R₄+R₅=13  Req₃,₄,₅,₂=0.928571428+2=2.928571428  Req₁,₂,₃,₄,₅=2.26519ом общий ток=70кВ/2.26519=30.9kA

Объяснение:
