Question

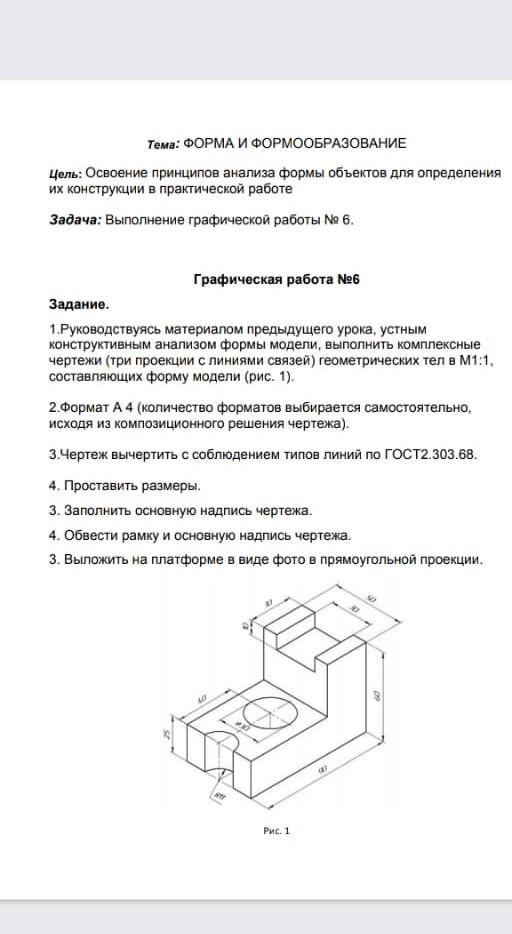

Желательно побыстрее и качественно 50 балов​

Answer 1

Ответ:

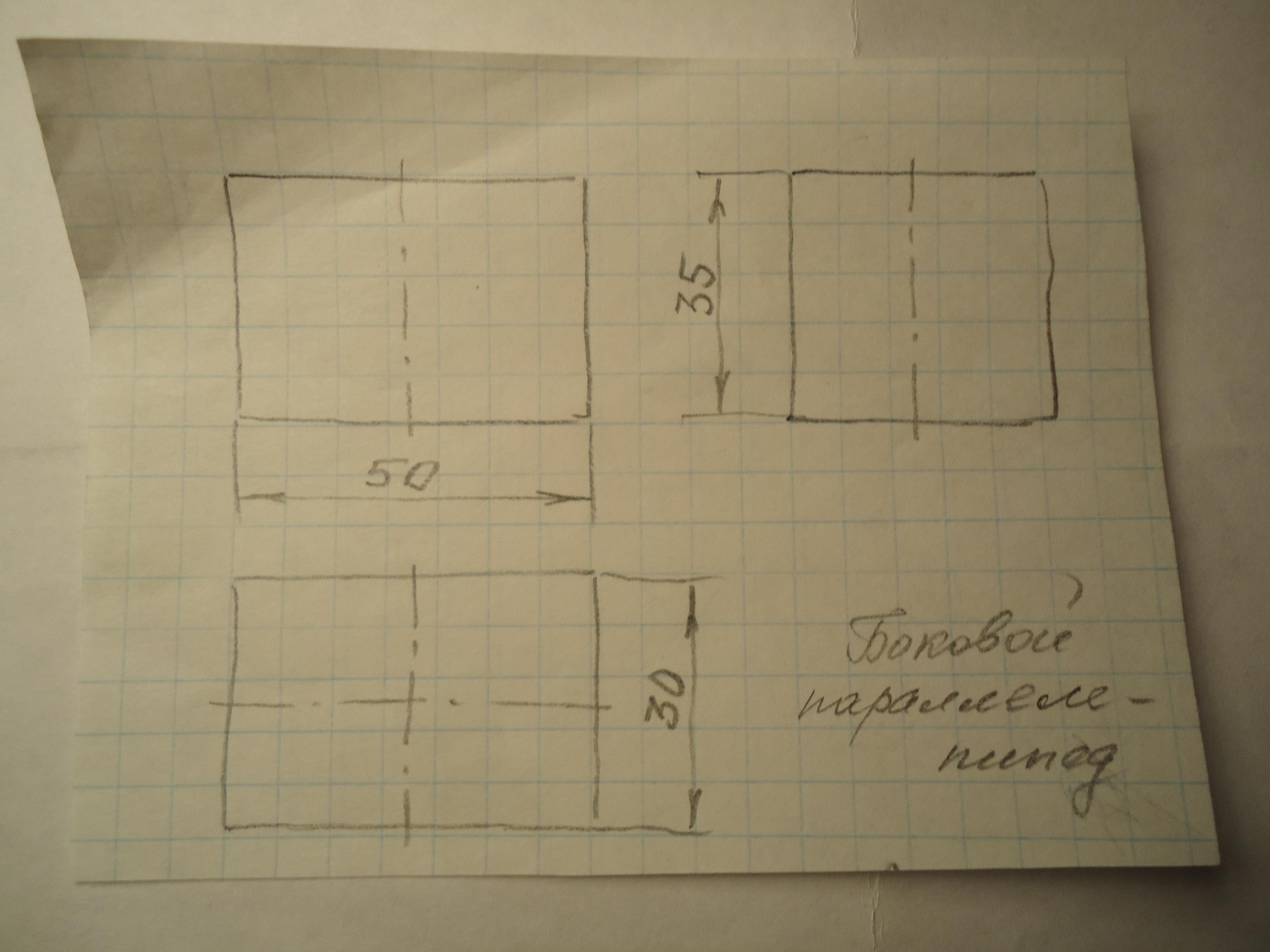

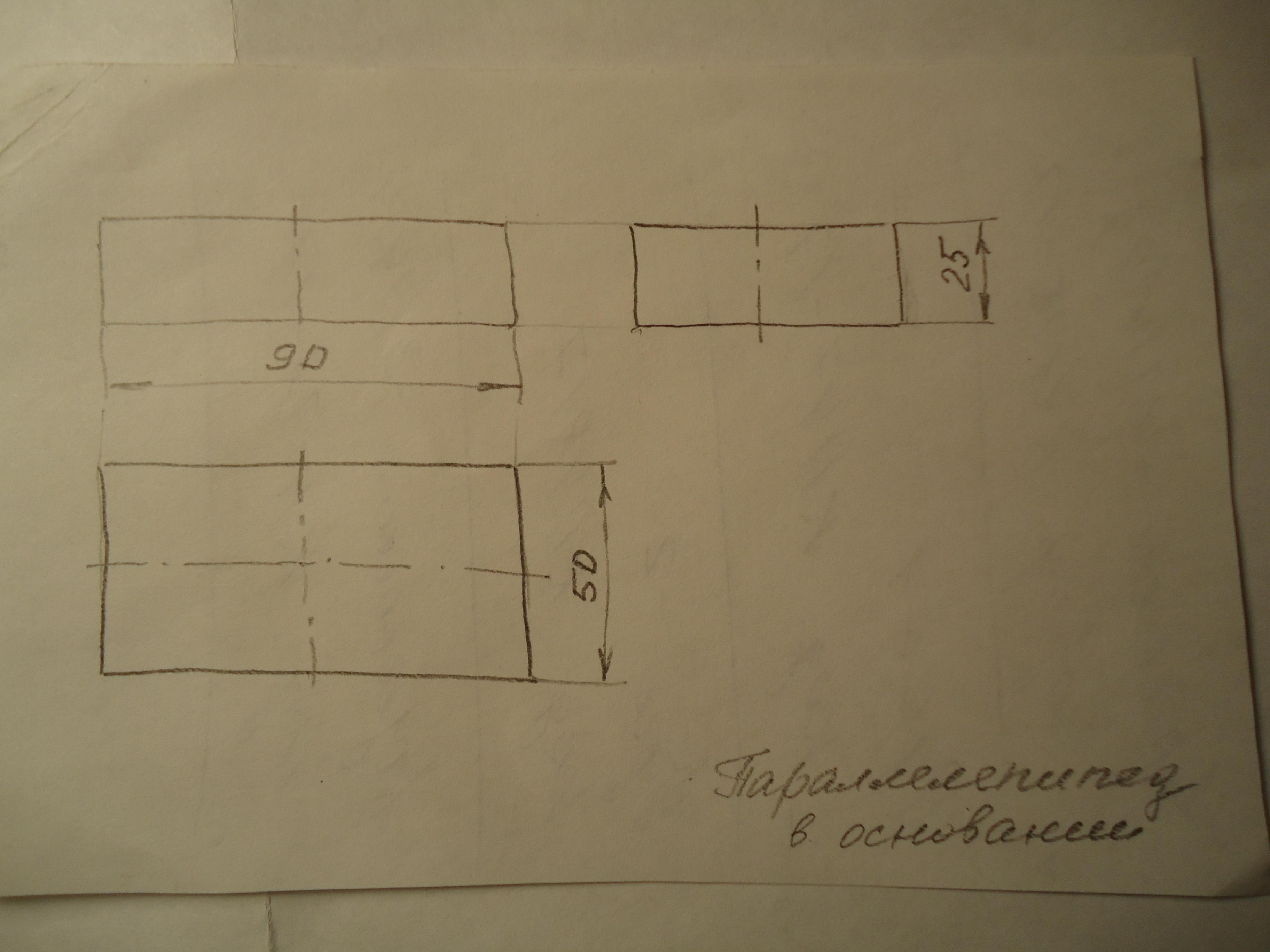

На фото 1,2,3 изображены комплексные чертежи из трёх проекций для геометрических тел, из которых состоит деталь и самой детали.

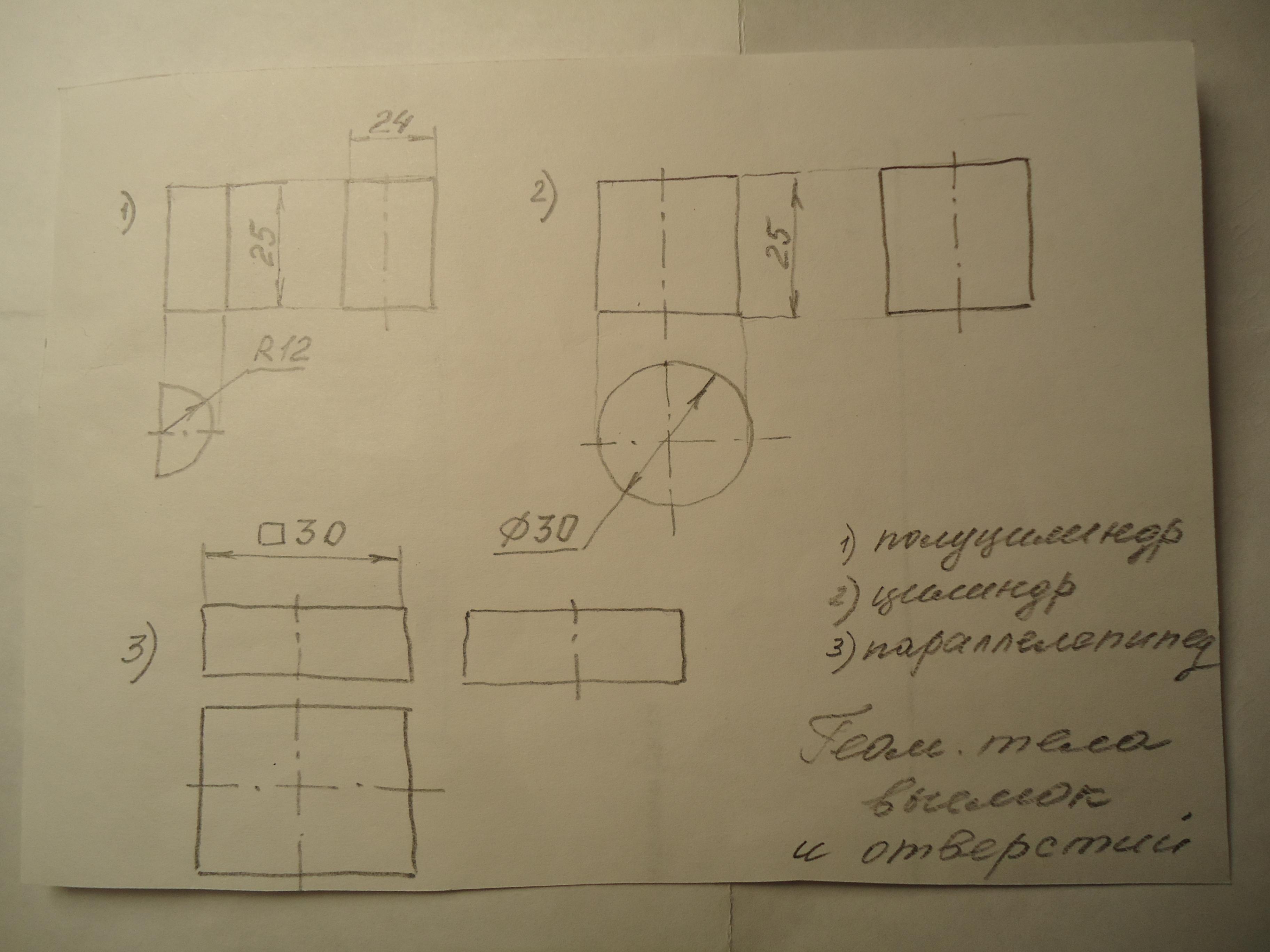

1- Геометрические тела выемок и отверстий.

2,3 - геометрические тела, на которые мысленно можно разрезать деталь.

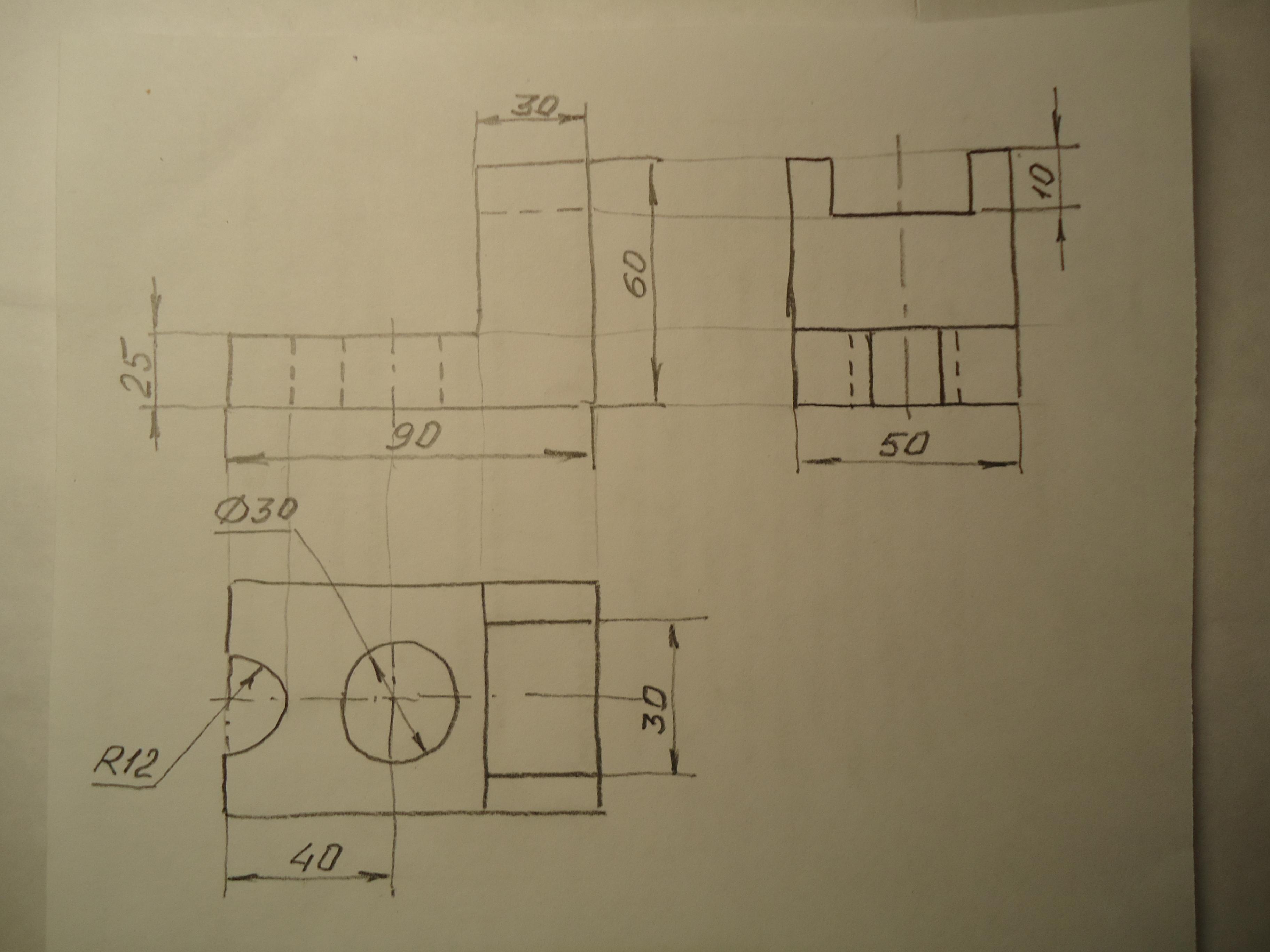

4- Три проекции детали с размерами.

  Надеюсь, что смогла вам помочь.
