Question

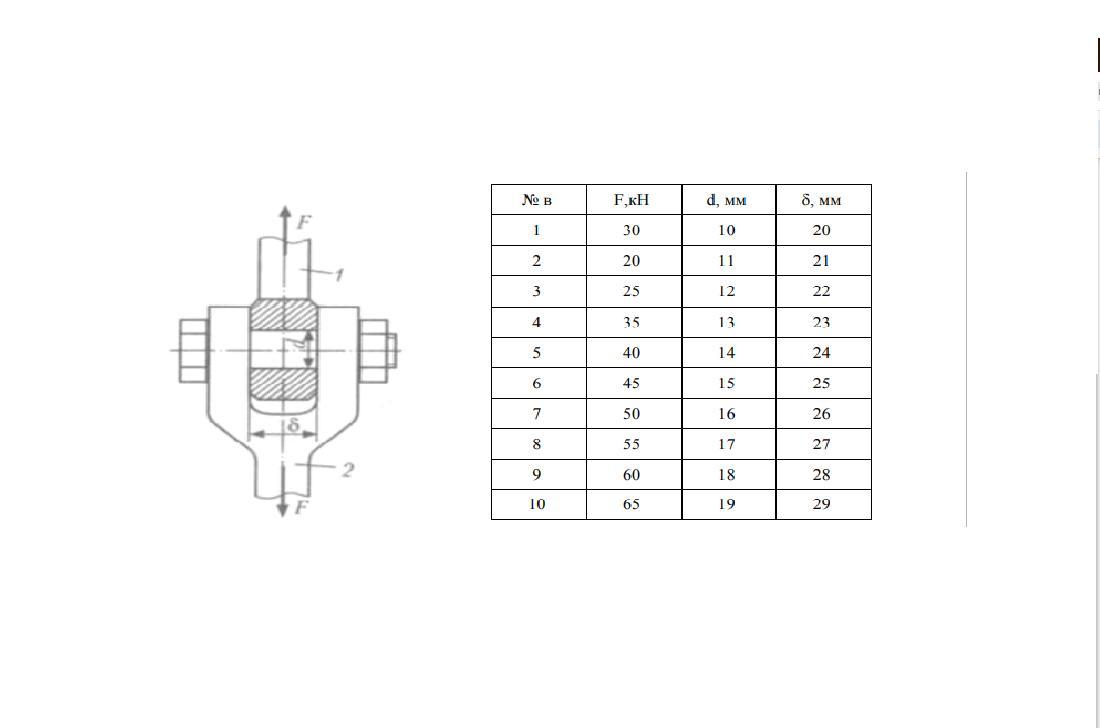

Тяга 1 соединена с вилкой 2 с помощью болта. Определить напряжение смятия в
головке тяги для заданной внешней силы F,кН, диаметра болта d, мм, толщины головки δ, мм

Answer 1

Ответ:

Объяснение:

Поскольку номер варианта не задан, то рассчитаем 1 вариант (остальные решаются аналогично.

Дано:

F = 30 кН

d = 10 мм

δ = 20 мм

_________

σ - ?

Найдем площадь сечения:

S = d·δ = 10·20 = 200 мм² = 200·10⁻⁶ м²

Напряжение в головке:

σ = F/S = 30 000 / (200·10⁻⁶) = 150 МПа

В машиноведении для  различного рода крепежных деталей принимают напряжение смятия:

σсм = 100 - 170 МПа

( В этот интервал наше расчетное значение укладывается!)
