Question

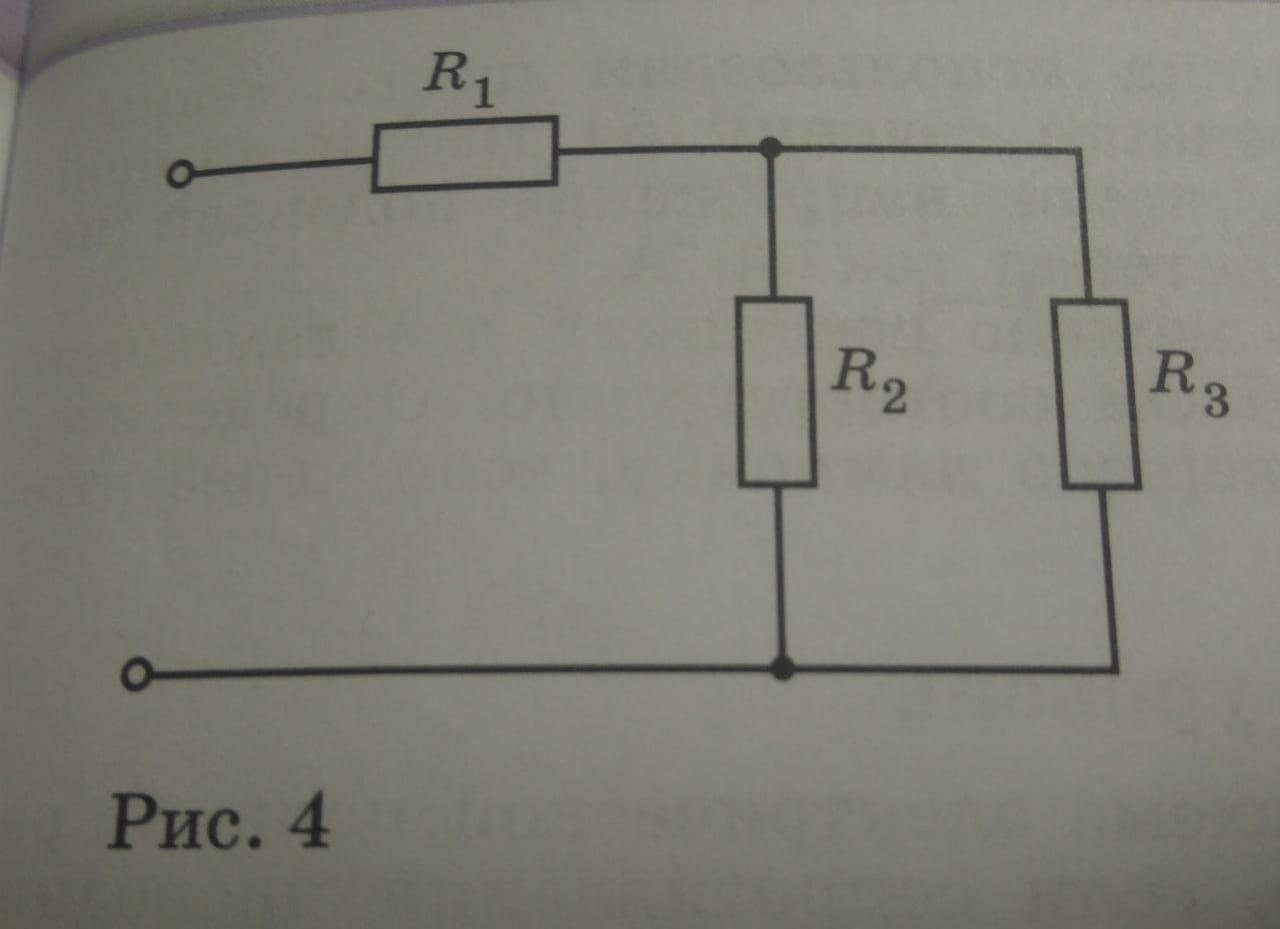

На рисунке 4 представлена схема электрической цепи. Определите общее сопротивление, если R1 = 2 Ом, R2 = 5 Ом, R3 = 10 Ом. Ответ округлите до десятых.

Answer 1

Ответ:

5,3 Ом

Объяснение:

Посчитаем сопротивление параллельно соединенных R2 и R3:

R(2,3) = R2*R3/(R1+R2) = 5*10/(5+10) = 50/15 = 3 1/3 (Ом)

Теперь последовательное сопротивление R1 и R(2,3) будет искомым общим сопротивлением цепи:

R = R1 + R(2,3) = 2 + 3 1/3 = 5 1/3 (Ом), до округления 5,3 Ом
