Question

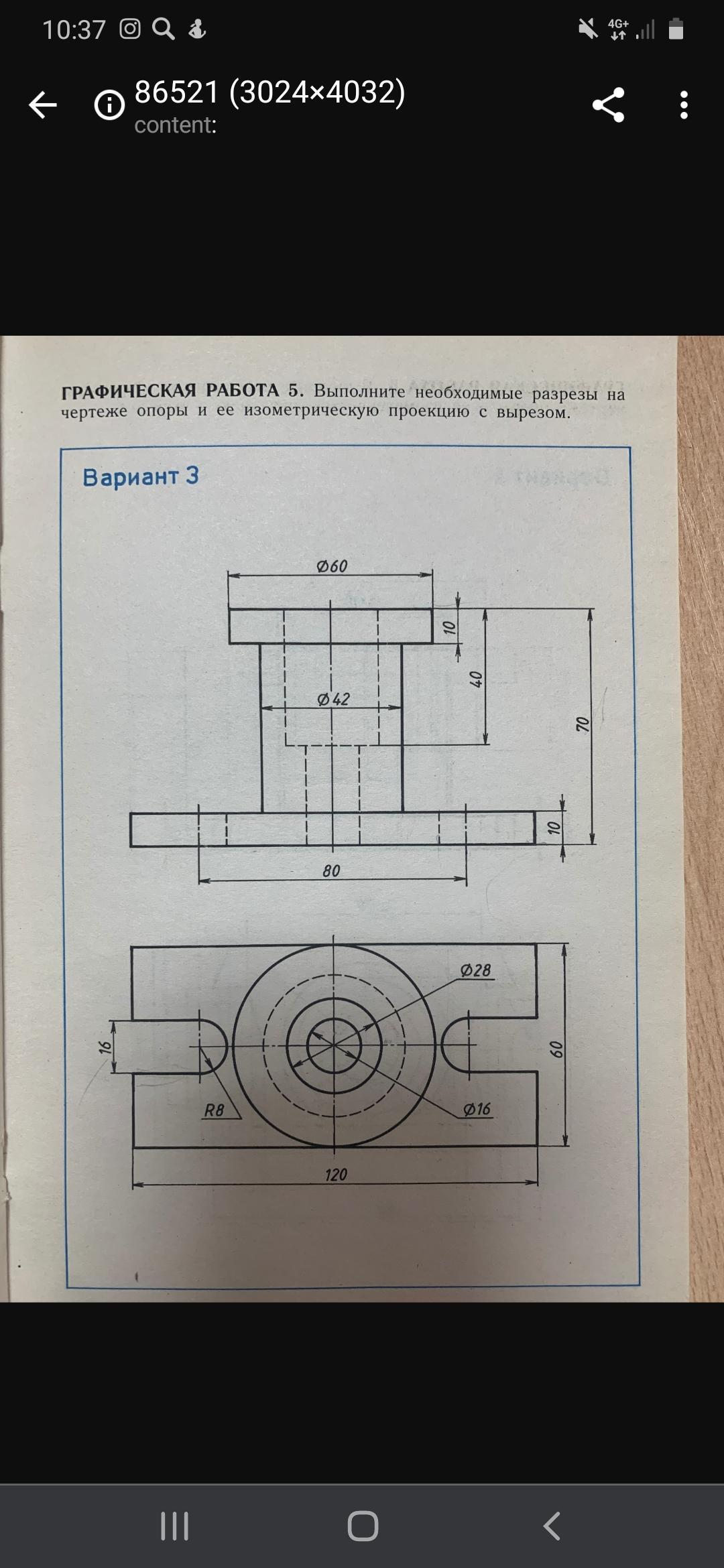

выполните необходимые разрезы на чертеже опоры а ее изометрическую проекцию с вырезом

Answer 1

Ответ:

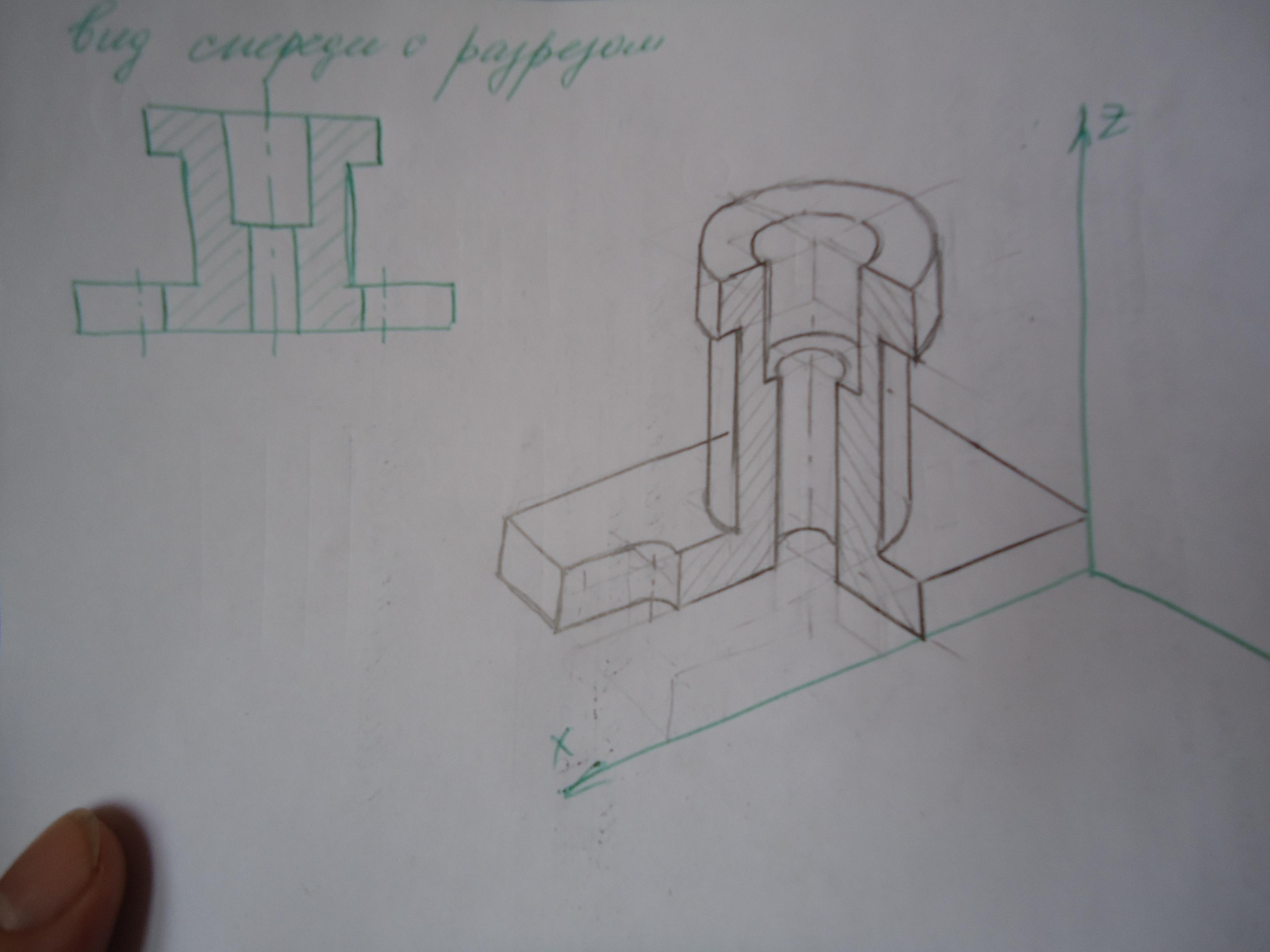

Главный вид с фронтальным разрезом и изометрию детали с вырезом 1/4 см. на фото.

Объяснение:

Выполнялось построение от руки с сохранением пропорций на глаз.

При построении изометрии вам придётся строить 8 овалов.

Надеюсь, что выполненное изображение вам поможет.
