Question

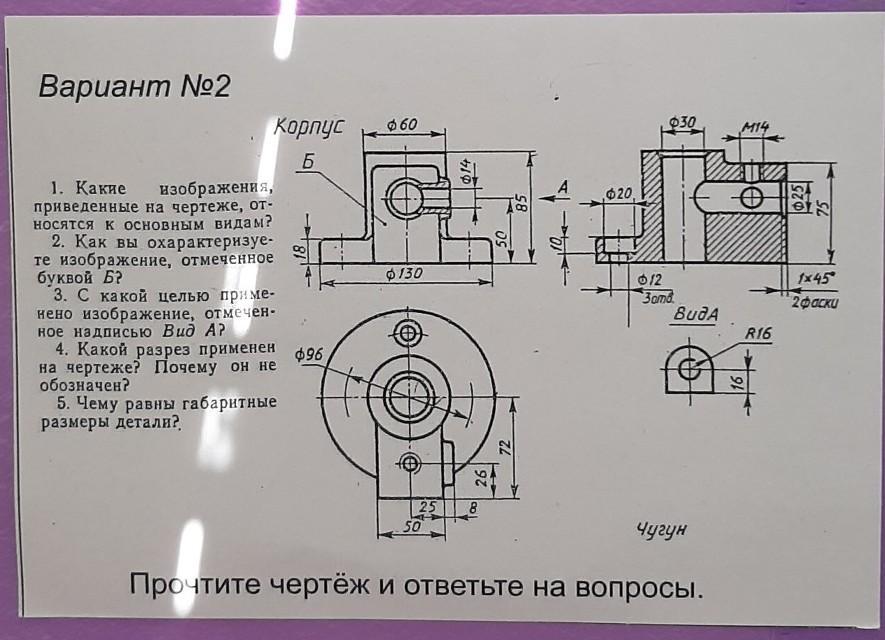

Помогите пожалуйста, буду очень благодарна​

Answer 1

Ответ:

Объяснение:

1. Вид спереди (главный), вид сверху и вид слева, замененный профильным разрезом.

2. Это вид спереди (главный вид). Выполнен с местным разрезом, который показывает наличие отверстия и его размер (диаметр 14 мм).

3. Вид А показывает конструкцию "наплыва" (не знаю как более точно назвать), в котором выполнено отверстие диаметром 14 мм.

4. Профильный разрез. Обозначать не нужно, т.к. выполнен по оси симметрии. Если не брать во внимание "наплыв", то деталь симметричная.

5. Длина = 130 мм (диаметр)

Ширина = 72 + 130:2 = 72 + 65 = 137 мм

Высота = 85 мм.
