Question

Помогите пожалуйста с черчением!!

Нужно начертить в клетку 1 Вариант​​

Answer 1

Ответ:

Объяснение:

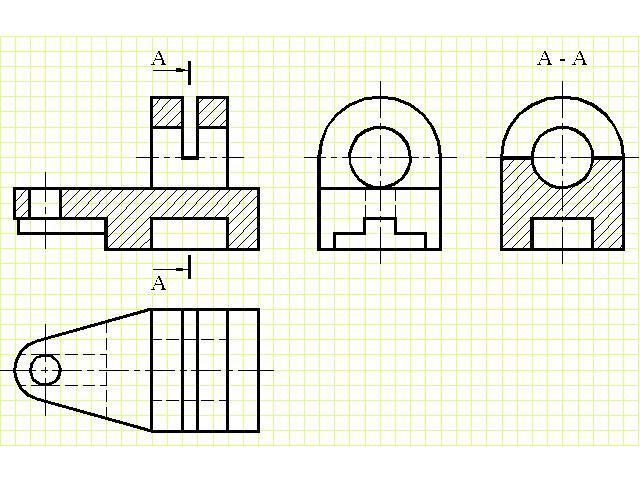

Первый чертеж - вид спереди заменен на фронтальный разрез и выполнен разрез А-А, чтобы показать ширину квадратной выемки.

Второй чертеж - вид спереди заменен на фронтальный разрез и выполнены виды сверху и снизу.
