Question

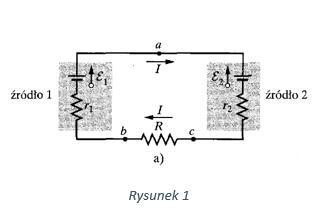

На рисунке 1 представлена ​​одноячеистая схема, содержащая два реальных источника (имеющих внутреннее сопротивление r) и резистор с сопротивлением R. Источники подключены друг напротив друга, т.е. они генерируют токи в резисторе в противоположных направлениях. r1 = 2,3 Ом, r2 = 1,6 Ом, R = 5,5 Ом, ϵ1 = 4,2 В, ϵ2 = 2,1 В


Какая сила I в цепи?

Answer 1

Ответ:

уравнение Кирхгофа

е1-е2=I(r1+r2+R), I=(4.2-2.1)/(2.3+1.6+5.5)=2.1/9.4 =

0.22 A
