Question

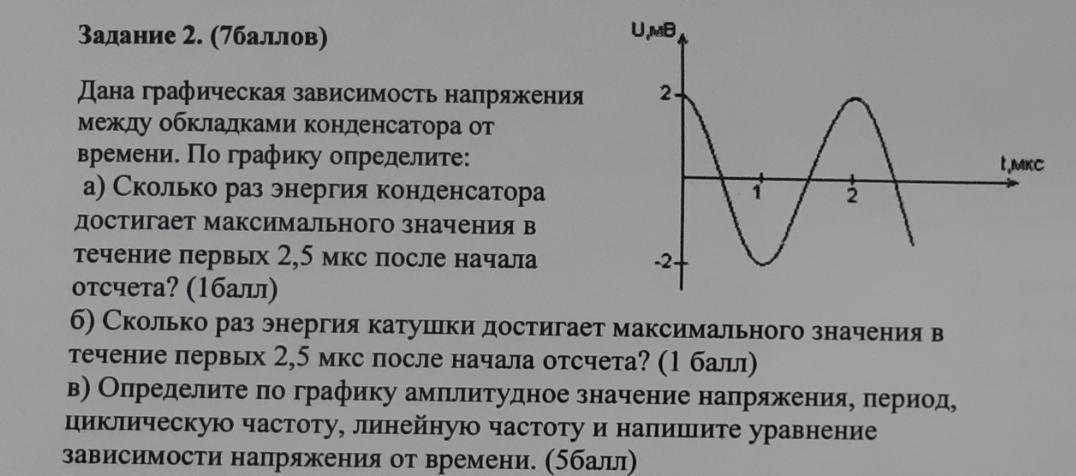

Дана графическая зависимость напряжения между обкладками конденсатора от времени. По графику определите: сколько раз энергия конденсатора достигает максимального значения в период от нуля до 2,5 мкс? Сколько раз энергия катушки достигает наибольшего значения от нуля до 2,5 мкс? По графику определите амплитуду колебаний напряжений, период колебаний, циклическую частоту, линейную частоту. Напишите уравнение зависимости напряжения от времени.

Answer 1

Ответ:

а)3 E=$\frac{CU^{2} }{2}$

б)3 т.к Екон=Екат => Екон = 0 => Eкат - максимально

в) Um=2мВ

T=2мкс

ω = 2p/T = $\frac{2p}{2*10^{-6} }$=$\frac{p}{10^{-6} }$≈3 140 000 рад/с

ν=$\frac{1}{T}$=$\frac{1}{10^{-6} }$=1000000 Гц

U(t)=Umcos(ωt)

U(t)=2cos(p*$10^{6}$/$10^{6}$*t)=2cos(pt), где время в мкс, а напряжение в мВ
