Question

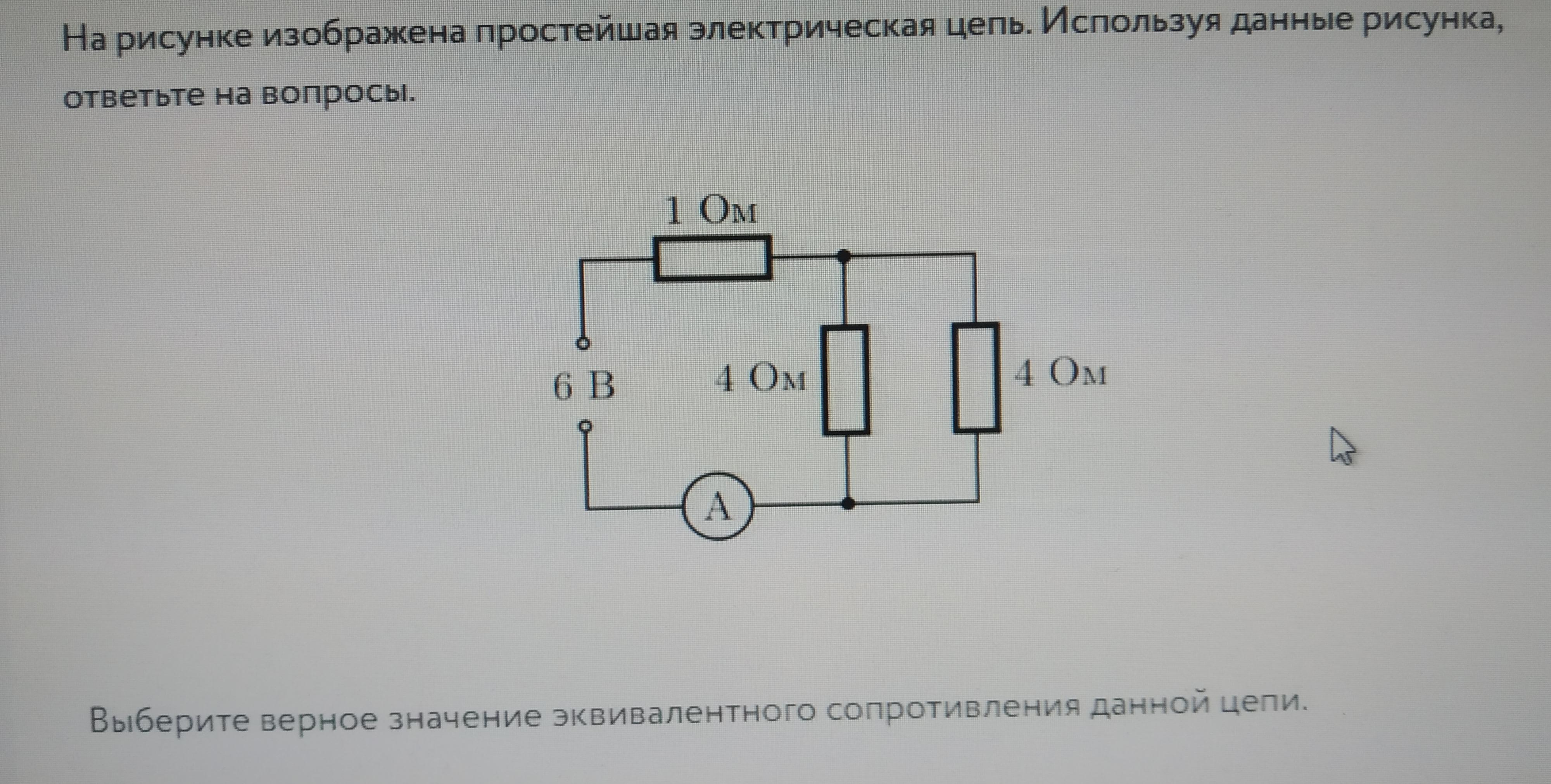

Выберите верное значение эквивалентного сопротивления данной цепи

Answer 1

Ответ:

Rэ = 3 Ом

Объяснение:

Параллельно включение резисторов по 4 Ом имеет эквивалентное сопротивление:

1/Rп = 1/4 + 1/4

т.е. Rп = 2 Ом

Последовательное соединение сопротивления складываются

Rэ = 1 + 2 = 3 Ом
