Question

Выполнить поперечное сечение в масштабе 1:1 (извините за плохое качество, это всё, что есть). Букса, помоги пожалуйста​

Answer 1

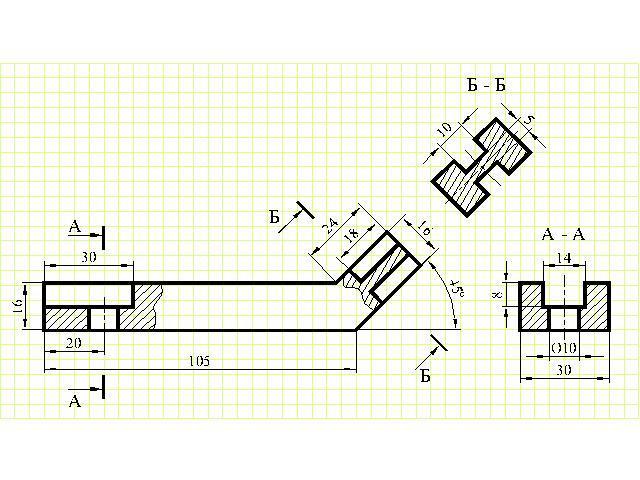

На первом чертеже сечения А-А и Б-Б выполнила в проекционной связи с видом.

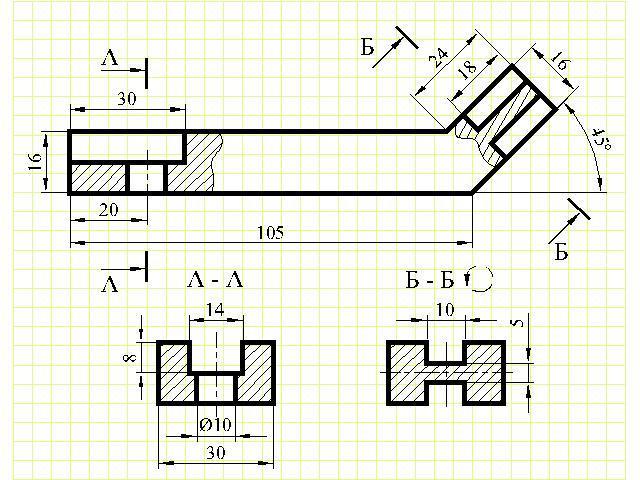

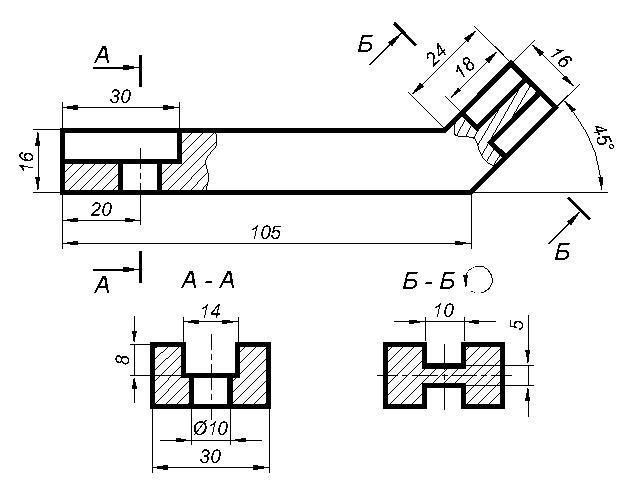

На втором чертеже сечения расположила на свободном месте чертежа, при этом сечение Б-Б повернула. Обратите внимание, что при повороте около обозначения сечения нужно поставить значек: окружность со стрелочкой ( см. приложение 5).
