Ответы
Ответ дал:
1
Ответ: 8,5; 64,79; 305,46
Объяснение:
Составим уравнение сил на ось Х
Реакцию опоры А по оси Х направим влево и составим уравнение проекции сил:
∑Fx=0; -Rax+P1*cosα=0
Rax=P1*cosα=17*0,5=8,5
Сумма проекций сил на ось Y равна нулю.
Реакцию опоры А по оси Y направим вверх и составим уравнение проекции сил.
∑Fay=0; Ray-P1*sinα-q*2L=0
Ray=P1*sinα+q*2L=17*0,87+10*2*2,5=64,79
Сумма моментов относительно точки А равна нулю.
Ма направим против часовой стрелки. Моменты, направленные по часовой стрелке со знаком (-), против часовой стрелки с знаком (+)
∑Ма=0; Ma-P1*sinα*1,5L-q*2L*2L=0
Ма=Р1*sinα*1,5L+q*4L²=17*0,87*1,5*2,5+10*4*2,5²=305,46
Аноним:
а рисунок можно
и проверка тоже

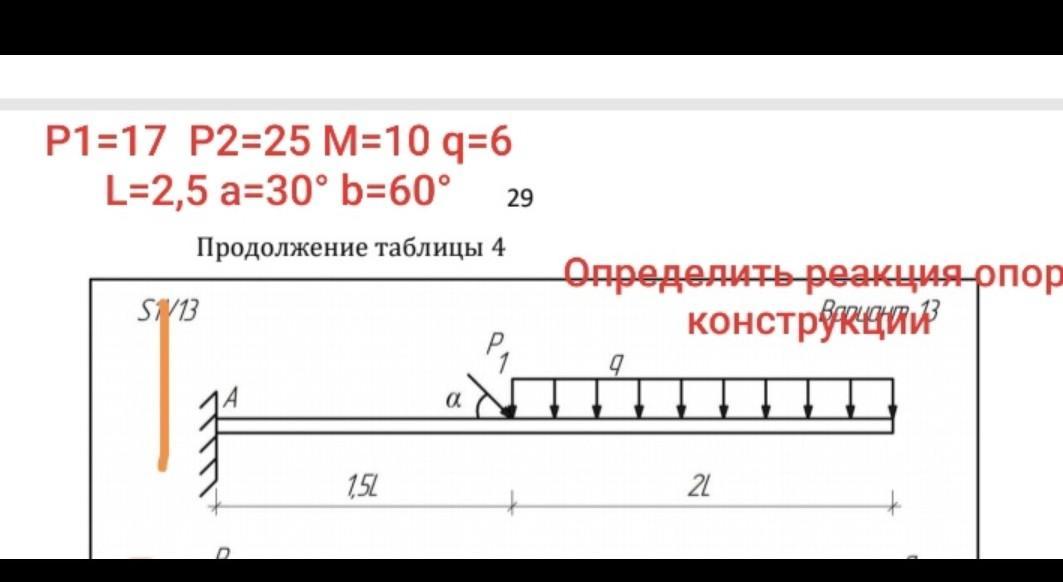

Так я же все расписал куда и какая реакция направлены и момент, за основу взятого рисунка из задания. А проверка здесь это только математические вычисления. Здесь в каждом уравнении по одной неизвестной реакции.
а можете проверку написать в коммент уравнения
Ray=P1*sinα+q*2L=17*0,87+10*2*2,5=64,79; Rax=P1*cosα=17*0,5=8,5; Ма=Р1*sinα*1,5L+q*4L²=17*0,87*1,5*2,5+10*4*2,5²=305,46. Проверяйте.
я не смогу уравнения-проверку сделать, можете написать пожалуйста
17*0,5-8,5=0; 0=0. 17*0,87+10*2*2,5-64,79=0; 0=0. 17*0,87*1,5*2,5+10*4*2,5²-305,46=0; 0=0
спасибо большое
