Question

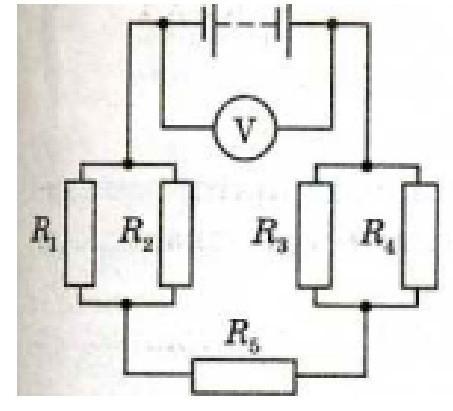

Знайдіть загальний опір кола ( дивись рисунок ) та загальну силу струму в ньому, якщо R1 = 3 Ом, R2 = 4 Ом, R3 = R4 = 5 Ом, R5 = 10 Ом. Покази вольтметра - 10 В.​

Answer 1

Ответ: 14,2 Ом; 0,7А

Объяснение:

Дано:

R1=3 ОМ

R2=4 Ом

R3=5 Ом

R4=5 Ом

R5=10 Ом

U=10В

---------------

R-?; I-?

R=R1*R2/(R1+R2)+R3*R4/(R3+R4)+R5)=3*4/(3+4)+5*5/(5+5)+10=14,2 Ом

I=U/R=10/14,2=0,7А
