Question

Цепь постоянно тока содержит регисторы, соединенные смешанно. Схема цепи с указанием регисторов приведена на рисунке 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3, проходит ток I3 и на нем действует напряжение U3:
Дано: Uab = 60B, R1 = 3 Ом, R2 = 6 Ом, R3 = 6 Ом, R4 = 3 Ом, R5 = 12 Ом, R6 = 4 Ом.
Определить токи во всех элементах схемы и напряжения на каждом элементе схемы, а также мощность потребляемую всей цепью, и расход электрической энергии цепью за 8 часов работы.

Answer 1

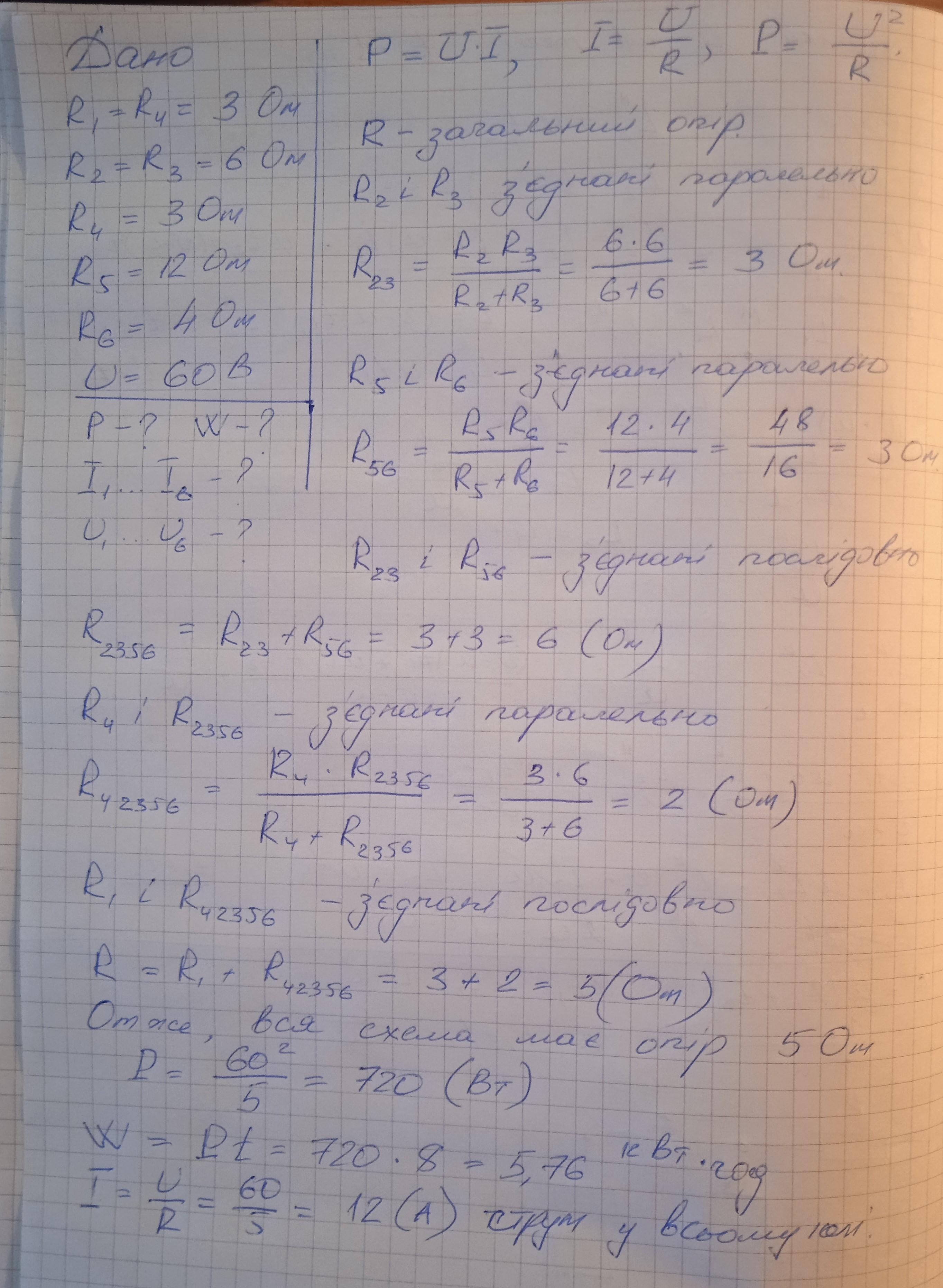

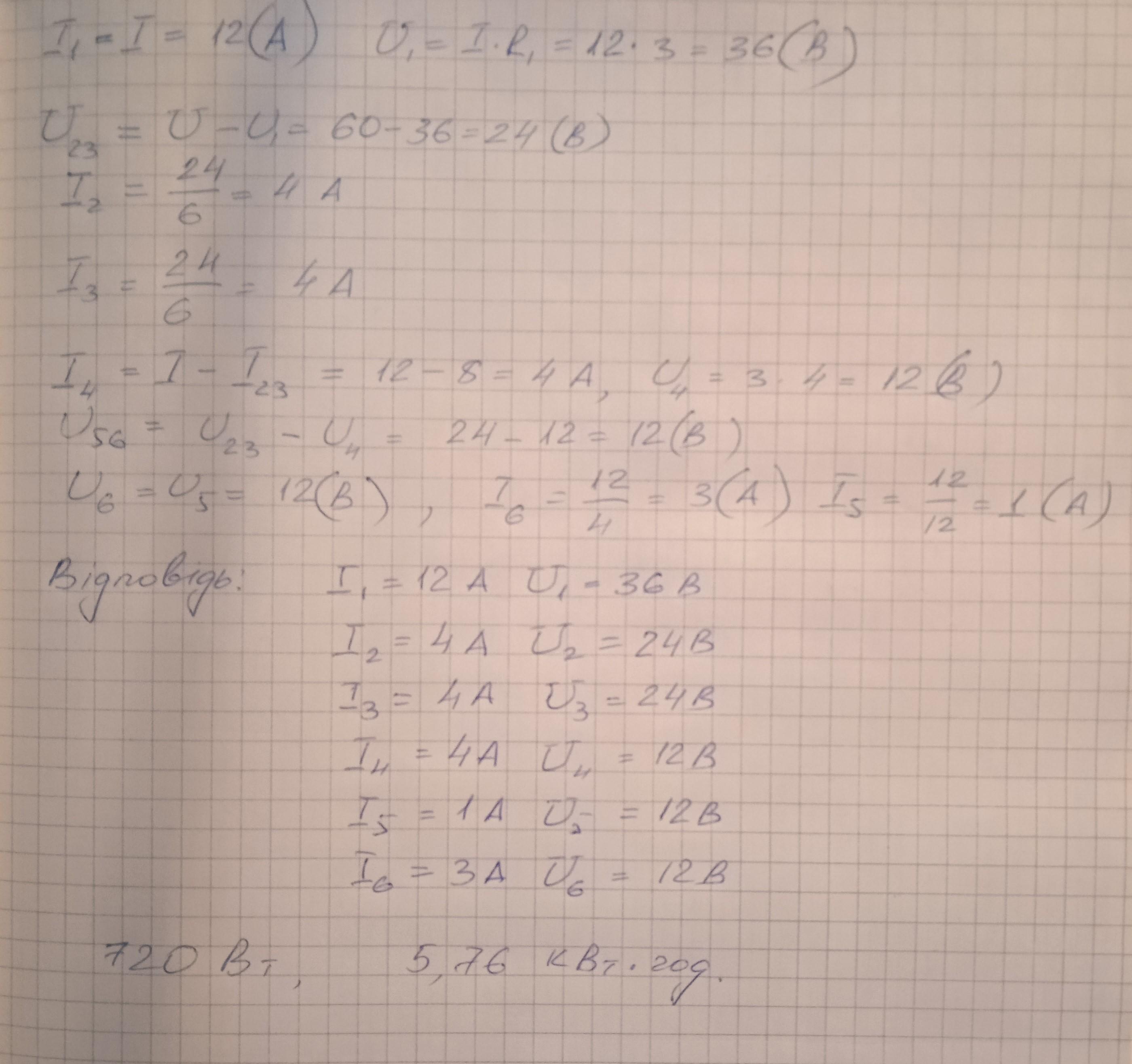

Відповідь:

Пояснення:
