Question

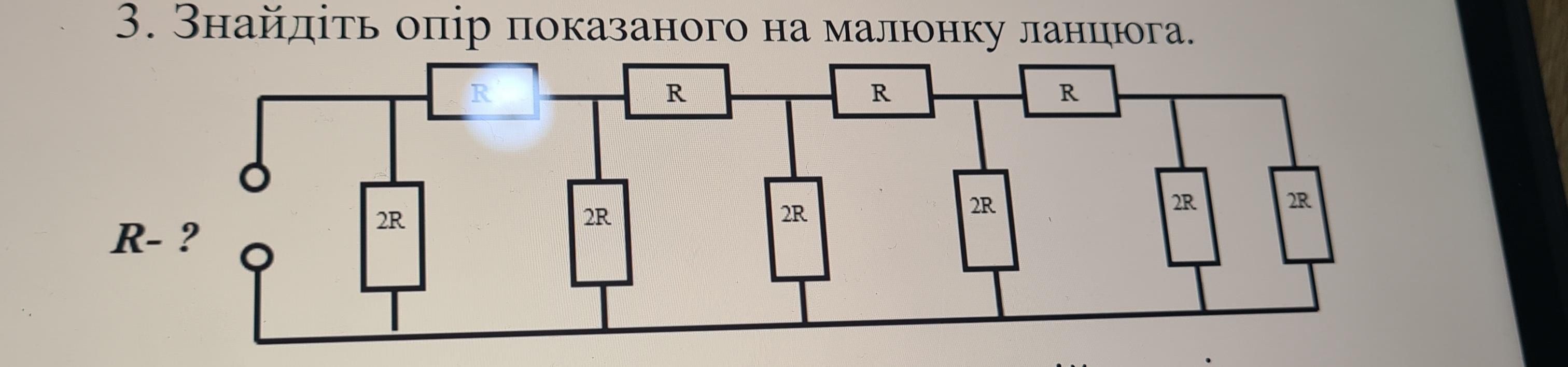

Очень срочно даю 50 баллов

Answer 1

Ответ: R

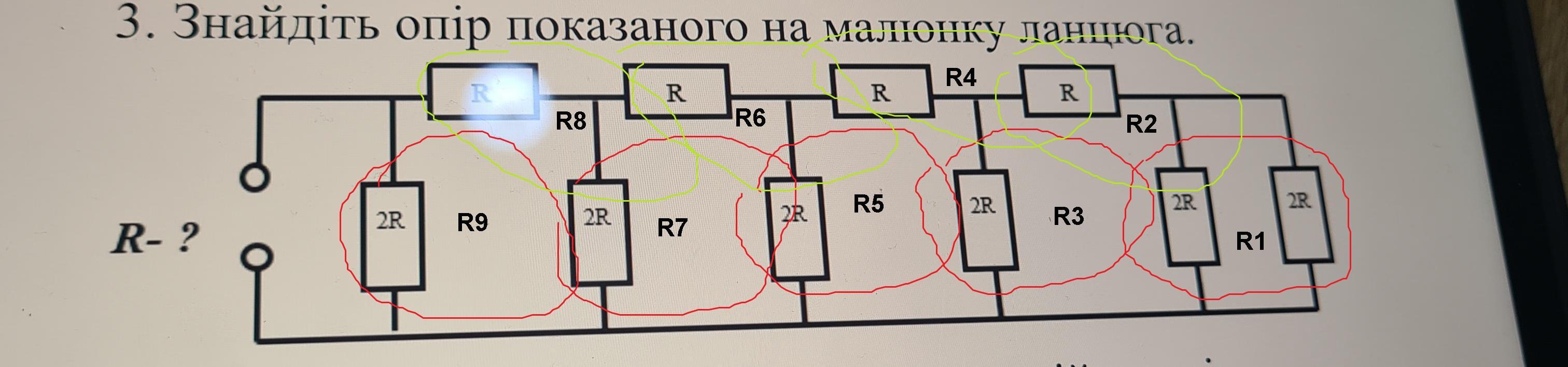

Объяснение: начнем с правой части. Отмеченные красным соединяются параллельно, а зеленым - последовательно. Как видим красные соответствуют нечетным обозначениям, а зеленые соответствуют четным. Поэтому схемы складыванию повторятся:

$\frac{1}{R_{1} } =\frac{1}{2R} +\frac{1}{2R} =\frac{1+1}{2R} =\frac{2}{2R} =\frac{1}{R}$        $R_{1} = R$

$R_{2} = R + R_{1} = R+R=2R$

$\frac{1}{R_{3} } =\frac{1}{2R} +\frac{1}{R_{2} } =\frac{1}{2R} +\frac{1}{2R} =\frac{1+1}{2R} =\frac{2}{2R} =\frac{1}{R}$         $R_{3} = R$

$R_{4} = R + R_{3} = R+R=2R$

$\frac{1}{R_{5} } =\frac{1}{2R} +\frac{1}{R_{4} } =\frac{1}{2R} +\frac{1}{2R} =\frac{1+1}{2R} =\frac{2}{2R} =\frac{1}{R}$         $R_{5} = R$

$R_{6} = R + R_{5} = R+R=2R$

$\frac{1}{R_{7} } =\frac{1}{2R} +\frac{1}{R_{6} } =\frac{1}{2R} +\frac{1}{2R} =\frac{1+1}{2R} =\frac{2}{2R} =\frac{1}{R}$         $R_{7} = R$

$R_{8} = R + R_{7} = R+R=2R$

$\frac{1}{R_{9} } =\frac{1}{2R} +\frac{1}{R_{8} } =\frac{1}{2R} +\frac{1}{2R} =\frac{1+1}{2R} =\frac{2}{2R} =\frac{1}{R}$         $R_{9} = R$

Общее сопротивление равно R.
