Question

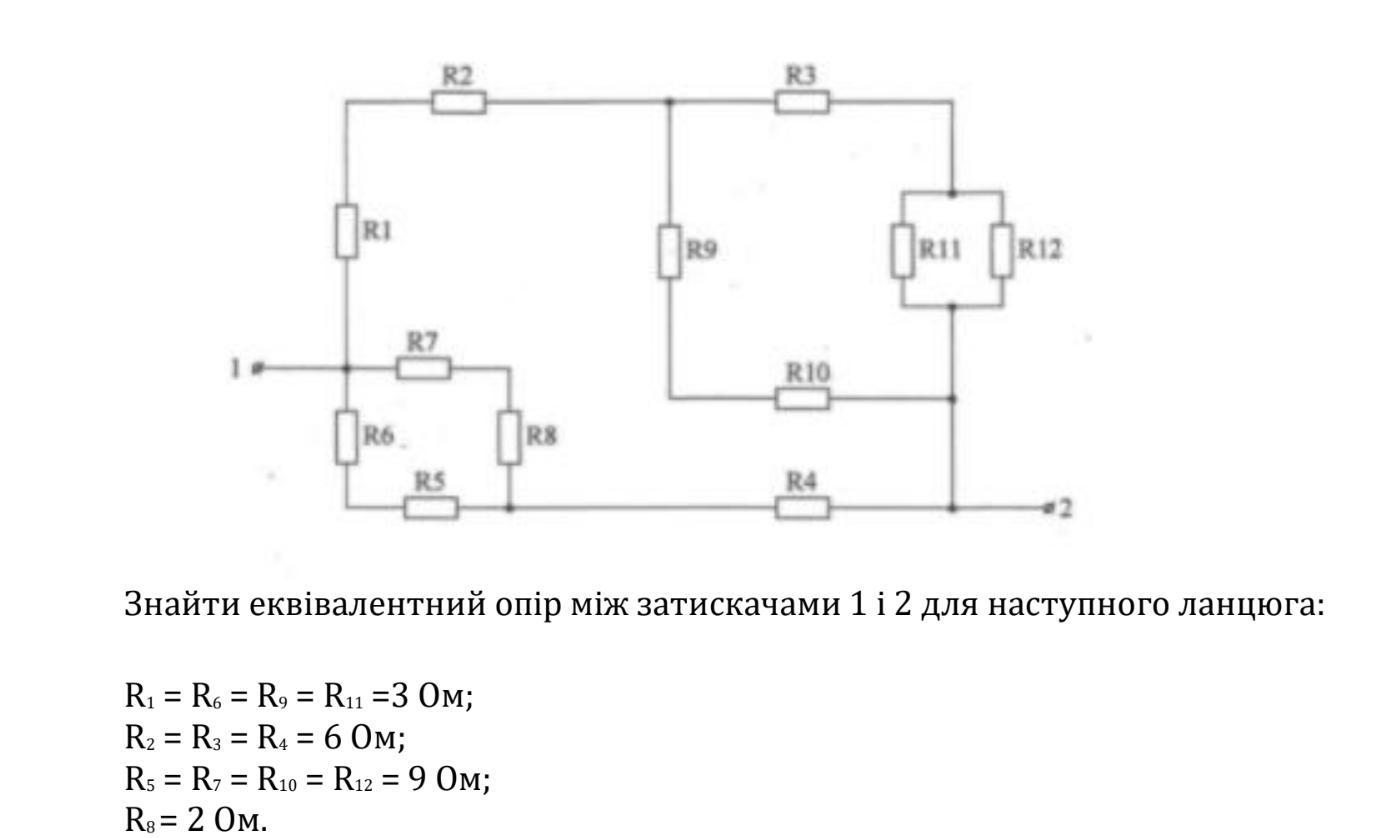

Розв'язати задачу повністю

Answer 1

Ответ: 6,35 Ом

Объяснение:

Дано:

R1=R6=R9=R11=3 Ом

R2=R3=R4=6 Ом

R5=R7=R10=R12=9 Ом

R8=2 Ом

-------------------

Rэкв-?

Rэкв11,12=R11*R12/(R11+R12)=3*9/(3+9)=2,25 Ом

Rэкв1,2,3,9,10,11,12=R1+R2+(R3+Rэкв11,12)*(R9+R10)/(R3+Rэкв11,12+R9+R10)=3+6+(6+2,25)*(3+9)/(6+2,25+3+9)=13,9 Ом

Rэкв4,5,6,7,8=(R5+R6)*(R7+R8)/(R5+R6+R7+R8)+R4=(9+3)*(9+2)/(9+3+9+2)+6=11,7 Ом

Rэкв=Rэкв1,2,3,9,10,11,12*Rэкв4,5,6,7,8/(Rэкв1,2,3,9,10,11,12+Rэкв4,5,6,7,8)=13,9*11,7/(13,9+11,7)=6,35 Ом
